Кардиографы ХАИ-МЕДИКА

Шульгин В.И., к.т.н., ХАИ-МЕДИКА, Харьков, cds@xai.kharkov.ua.


Научно-производственной фирмой ХАИ-МЕДИКА разработан и выпускается широкий спектр кардиографического оборудования с торговой маркой КАРДИОЛАБ, удовлетворяющего самым разнообразным требованиям.

Все производимые нами кардиографы являются так называемыми "PC-ECG системами", то есть строятся на базе персональных компьютеров различных классов - настольных ПК, портативных ПК типа ноутбук, и Карманных Персональных Компьютеров (КПК). Наличие в составе ЭКГ-системы персонального компьютера позволяет обеспечить ей ряд качеств недостижимых при использовании специализированных приборов, рассчитанных на выполнение единственной функции - регистрации электрокардиограммы.

Во-первых - это значительно расширенные и углубленные методы анализа ЭКГ-сигналов и параметров сердечного ритма, которые могут быть реализованы только на современных компьютерах с их высоким быстродействием и большим объемом памяти.

Во-вторых - это возможность быстрой и высококачественной печати результатов ЭКГ-обследований на обычной бумаге, обеспечивающая значительную экономию средств, в сравнении с печатью на дорогостоящей импортной термобумаге.

В третьих - это возможности мгновенного обмена электрокардиограммами и результатами их анализа по внутрибольничным сетям и по электронной почте, в том числе - и с использованием сотового телефона.

В четвертых - это возможность ведения баз данных и электронных историй болезней пациентов, позволяющих осуществлять быстрый поиск необходимых материалов, осуществлять слежение за динамикой состояния пациентов, выполнять различные виды статистического анализа.

Наконец, приобретая кардиографическую систему на базе ПК, вы получаете в свое распоряжение не только полнофункциональный кардиограф с большими возможностями анализа и обработки ЭКГ, но и современный высокопроизводительный компьютер с лазерным принтером, который позволит Вам решать множество других задач.

Поскольку все оборудование и программное обеспечение систем КАРДИОЛАБ проектировалось на единой идеологической базе, это обеспечило их полную аппаратную и программную совместимость, в том числе по форматам данных. Это позволяет без проблем обмениваться зарегистрированными разными системами электрокардиограммами, проводить анализ ЭКГ-сигналов, записанных портативными кардиографами, на настольных компьютерах, передавать и принимать ЭКГ-данные по электронной почте, по беспроводному ИК-каналу, с использованием радиоинтерфейса Bluetooth, и т.д. Кроме этого, общность интерфейсов и принципов работы с программами различных систем позволяет легко переходить от работы с одной системой к другой с сохранением выработанных навыков.

Аппаратура кардиографов КАРДИОЛАБ выполнена на современной элементной базе западного производства с использованием многослойных печатных плат и поверхностного монтажа, имеет полный набор необходимых сертификатов Украины, метрологически поверена и аттестована.

Кардиографы КАРДИОЛАБ отличает стильный дизайн, высокое качество изготовления аппаратуры в промышленных условиях, применение высококачественных материалов и высокая механическая прочность. Гарантийное обслуживание на аппаратуру производства ХАИ-МЕДИКА продлено до 36 месяцев. Поддержка и обновление программного обеспечения систем производится в течение всего срока их службы.

Кратко остановимся на особенностях различных вариантов аппаратуры и программного обеспечения кардиографических систем КАРДИОЛАБ.

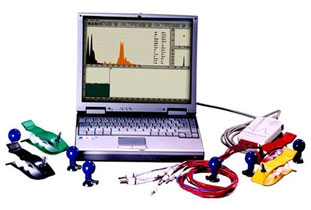

CardioLab - универсальный кардиограф в кабеле отведений

Достаточно долго работая на рынке медицинского оборудования Украины мы постоянно получали пожелания наших пользователей - разработать и наладить массовое производство простого и недорогого портативного кардиографа, который с одинаковым успехом мог бы быть подключен и к настольному компьютеру и к ноутбуку, причем, через современный USB-интерфейс, который бы не требовал внешнего источника питания и был простым в работе и обслуживании. Всем этим требованиям удовлетворяет универсальный USB-кардиограф в кабеле отведений - CardioLab.

Аппаратная часть кардиографа, включающая многоканальный ЭКГ-усилитель с микропроцессорным управлением, систему гальванической развязки данных и обеспечения электробезопасности сосредоточена в корпусе кабеля пациента размером 100х70х18 мм и весит менее 300 граммов. Установка кардиографа на компьютер производится простым его подключением к одному из USB-портов ПК. Гибкий и прочный кабель соединения с компьютером длиной до 5 метров обеспечит Вам удобную работу с кардиографом в любых условиях.

Программа кардиографа CardioLab включает минимальный набор необходимых функций - ведение картотеки пациентов, регистрацию и анализ стандартной ЭКГ длительностью от 10 с до 1 минуты, компьютерную интерпретацию ЭКГ с выдачей синдромального заключения и возможностью его ручного дополнения и редактирования, векторный анализ ЭКГ и различные формы печати ЭКГ и отчетов.

Более подробно с программой кардиографа CardioLab Вы можете познакомиться на нашем сайте www.xai-medica.com в Разделе CardioLab->Работа с системой

Медико-технические характеристики кардиографа и комплект стандартной поставки приведены в разделе Характеристики.



CardioLab+ ВСР - 12-ти канальный кардиограф с анализом Вариабельности Сердечного Ритма

Важной особенностью системы КАРДИОЛАБ, отличающей ее от множества отечественных и зарубежных компьютерных кардиосистем, является наличие в ней развитого режима длительного мониторирования с Анализом ВСР. Аппаратно система CardioLab+ ВСР может строиться либо на основе универсального портативного USB-кардиографа, либо с использованием стационарного ЭКГ-усилителя, устанавливаемого на специальной телескопической стойке, имеющего сменный кабель пациента и подключаемый к COM-порту ЭВМ. Комплектование тем или иным ЭКГ-усилителем может производиться по выбору заказчика. При работе с портативным ПК типа ноутбук предпочтительнее может быть применение USB-кардиографа, в случае же работы с настольным компьютером можно брать стационарный вариант. Его преимуществом при большом потоке (до 50-100 пациентов в день) является возможность простой замены по истечении гарантии сравнительно недорогого кабеля отведений, который является наиболее механически нагруженной частью кардиографа.

Программа системы CardioLab+ ВСР имеет полный набор функций системы CardioLab и, кроме этого, снабжена развитым модулем регистрации длительных мониторных записей (до 1 часа) с детальным анализом характеристик Вариабельности Сердечного Ритма по технологиям Европейской Рабочей Группы, в соответствии с Российскими рекомендациями анализа ВСР и по Баевскому. Большое число измеряемых системой параметров ВСР дополнено многочисленными возможностями экспорта результатов измерений и анализа, а также "сырых" ЭКГ-записей в файлы, в текстовый редактор Word, в табличные процессоры типа Exel или пакеты MatLab, что позволяет на серьезном уровне выполнять различные научные исследования.

Формирование заключения по результатам ЭКГ-мониторирования в системе CardioLab+ ВСР производится на основе заранее подготовленных стандартных форм заключения, соответствующих различным методикам исследования или патологиям, с автоматическим заполнением этих форм числовыми результатами проведенного исследования.

Более подробно с особенностями программного обеспечения системы CardioLab+ ВСР Вы можете познакомиться на сайте www.xai-medica.com в Разделе CardioLab->Работа с системой.



CardioLab+ Фоно - 12-ти канальный кардиограф с режимом фонокардиографии

Когда мы задумали дополнить наш кардиограф КАРДИОЛАБ режимом регистрации и анализа фонокардиограммы, многие профессионалы-медики, консультирующие нас по медицинским аспектам построения наших систем, лишь вежливо улыбались. Дескать, и метод устарел, и УЗИ все эти вопросы запросто решает. Но мы проанализировали современное состояние этого метода диагностики в Европе, США и в странах СНГ, и все-таки решили рискнуть. И не ошиблись - сегодня почти половину продаваемых нами кардиографических систем составляет CardioLab+ Фоно - 12-ти канальный кардиограф с режимом фонокардиографии.

Система CardioLab+ Фоно представляет собой дальнейшее развитие профессиональной кардиографической системы CardioLab+ ВСР и, кроме имеющихся в ней возможностей регистрации и анализа ЭКГ и параметров сердечного ритма, и синхронно с ними, позволяет регистрировать и анализировать тоны и шумы сердца.

Аппаратно система CardioLab+ Фоно построена на основе стационарного ЭКГ-усилителя со сменным кабелем отведений, а в качестве устройств регистрации ФКГ использует специальный микрофон сердечных звуков и доработанные мультимедийные средства настольного компьютера. К сожалению, параметры звуковых карт портативных компьютеров типа ноутбук не позволяют обеспечить требуемого качества регистрации ФКГ, поэтому от варианта построения фонокардиографа на основе такого ПК нам пришлось отказаться.

Программа анализа ФКГ системы CardioLab+ Фоно производит автоматическое выделение сердечных тонов и характерных точек на ЭКГ, автоматическую разметку и измерение основных параметров тонов, электрической и механической систол, спектрально-временной анализ ФКГ. Кроме этого предусмотрена возможность многократного прослушивания выделенных фрагментов ФКГ в различных частотных диапазонах (по Маасу-Веберу). Наконец, поскольку опытный врач предпочитает оценивать нарушения сердечных тонов и шумы сердца на слух, в систему включена библиотека стандартных нормальных и аномальных звуков и шумов сердца, с аннотированными записями которой можно сравнивать зарегистрированные фонокардиограммы.

Более подробно с особенностями программного обеспечения системы CardioLab+ Фоно Вы можете познакомиться на сайте www.xai-medica.com в Разделе <>CardioLab->Работа с системой.



CardioLab+ Вело - велоэргометрическая система

Данные электрокардиографического обследования, проведенного в состоянии покоя, не полностью отражают функциональное состояние и резервные возможности организма, поскольку патология органа или его функциональная недостаточность отчетливее проявляются в условиях нагрузки. В связи с этим, ряд кардиографических систем КАРДИОЛАБ был бы не полным без включения в него системы для проведения электрокардиографических исследований под нагрузкой. Такой системой производства ХАИ-МЕДИКА является велоэргометрическая система CardioLab+ Вело.

Задачей проведения нагрузочных тестов с использованием системы CardioLab+ Вело является:

  • Оценка функционального состояния и резервов сердечно-сосудистой и дыхательной систем, эффективности физической реабилитации выздорав-ливающих после хронических заболеваний, определение функционального класса и толерантности к физической нагрузке;
  • Определение вероятности развития сердечно-сосудистых заболеваний, в первую очередь выявление доклинических форм коронарной недостаточности, а также прогнозирование течения этих заболеваний;
  • Определение эффективности и подбор оптимальных профилактических, терапевтических и реабилитационных мероприятий для больных сердечно-сосудистыми заболеваниями;
  • Оценка физического состояния практически здоровых лиц (спортсмены, призывники, кандидаты на прохождение службы в силовых структурах).

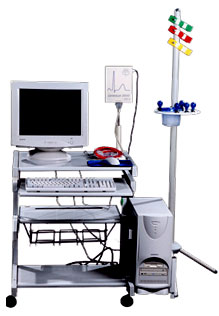

Аппаратно система CardioLab+ Вело может строиться либо с использованием стационарного ЭКГ-усилителя со сменным кабелем пациента, устанавливаемого на специальном напольном штативе, либо на основе универсального портативного USB-кардиографа. В первом случае возможно использование режима фонокардиографии, во втором удобнее работать с портативным компьютером типа ноутбук, но режим регистрации и анализа ФКГ недоступен. Цена системы в этом случае снижается.

Система CardioLab+ Вело в стандартной поставке комплектуется терапевтическим велоэргометром типа Kettler производства Германии. Управление велоэргометром в соответствии с протоколом проводимого исследования производится автоматически компьютером.

Программа системы CardioLab+ Вело включает в себя возможности всех остальных ее модификаций. При анализе результатов велоэргометрии Вы можете пользоваться всеми функциями программы анализа и интерпретации ЭКГ, анализа ВСР по записям большой длительности, выполненным под нагрузкой, а также методами анализа, присущими только велоэргометрии.

Нагрузочное исследование выполняется по одному из стандартных или задаваемых самим пользователем протоколов с возможностью ручного или программного управления велоэргометром. Параметры протокола (длительности этапов, величины нагрузок, должное потребление кислорода) автоматически определяются в ходе заполнения карточки пациента, и, при необходимости, на любом этапе исследования могут быть изменены с сохранением результатов теста.

В ходе проведения исследования производится непрерывное вычисление усредненного QRS-комплекса и измерение его параметров, контроль смещения и наклона ST-сегмента, измерение текущего значения ЧСС, контроль тревожных параметров ЭКГ. Начало каждого этапа нагрузки и фазы восстановления, для быстрого поиска на ЭКГ отмечается флажками, аналогичным образом могут быть отмечены любые интересные феномены на ЭКГ (экстрасистолы, тахикардии, ST-эпизоды и т.д.). Стандартные технологии анализа результатов эргометрии (PWC150 и PWC170, графики ЧСС, DQ, AQ, ST, ST, расчетные значения VO2, VO2max и ДП как функция нагрузки) в системе CardioLab+ Вело дополнены показателями гистерезиса ST- сегмента при возрастании нагрузки и после ее снятия, численными значение SThist и ST/HR ind, графиками изменения dQT, dPQ, dQRS, а также возможностями полного анализа параметров ВСР под нагрузкой и сравнения показателей ВСР в покое, при различных значениях нагрузки и после ее снятия.

Формирование заключения по результатам исследования производится путем автоматического заполнения одной из стандартных или создаваемых самим пользователем форм отчета результатами измерений параметров функционального состояния и резервов сердечно-сосудистой и дыхательной систем, а также расчетными значениями, полученными на их основе. Автоматически заполненная форма дополняется необходимыми комментариями, проводившего исследования специалиста, и к ней подключаются нужные графические и табличные материалы - фрагменты ЭКГ, графики и таблицы изменений параметров ЭКГ и ВСР под нагрузкой.

Более подробно с особенностями программного обеспечения и комплектации системы CardioLab+ Вело Вы можете познакомиться на сайте www.xai-medica.com в Разделе CardioLab в Разделе Работа с системой.



Портативные кардиографы КАРДИОЛАБ

Стандартная процедура ЭКГ-обследования как бы изначально предполагает, что пациент должен прийти в кабинет к врачу, где установлен кардиограф и где ему будет сделано соответствующее обследование. Однако, во многих случаях это либо невозможно, либо удобнее прийти к пациенту в палату или домой, и на месте выполнить процедуру. При этом желательно, чтобы качество и полнота обследования при этом не снижались и результаты проведенного обследования могли быть сохранены для последующего детального анализа. В некоторых случаях желательной также является возможность срочной передачи результатов обследования в диагностический центр с использованием обычного или мобильного телефона для консультации или уточнения диагноза.

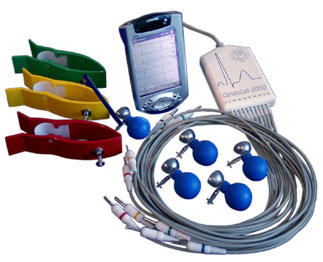

Все эти возможности вам предоставляет серия портативных кардиографов CardioLab CE на базе наладонных компьютеров HP iPAQ.

Умещаясь в кармане пиджака и имея вес менее 400 граммов (вместе с компьютером), эти приборы, тем не менее, обладают всеми атрибутами "взрослого" кардиографа. CardioLab CE позволяет регистрировать стандартные ЭКГ диагностического качества, мониторные ЭКГ с детальным анализом вариабельности сердечного ритма и фонокардиограммы, позволяет сохранять в памяти портативного компьютера тысячи записей, пересылать их на стационарный ПК и печатать без непосредственного к нему подключения.

Кардиограф CardioLab CE является идеальным инструментом в следующих случаях:

  • оперативная диагностика в службе скорой помощи;
  • проведение ежедневных обходов в кардиологических стационарах;
  • обследование большого числа пациентов за малые промежутки времени (спортивные соревнования, профилактические осмотры на предприятиях, в школах и дошкольных учреждениях и т. п.);
  • выездная диагностика частным или семейным врачом;
  • профилактический контроль состояния сердечно-сосудистой системы в тренажерных залах, плавательных бассейнах, фитнесс-центрах и других спортивно-оздоровительных учреждениях.

Для людей состоятельных и заботящихся о своем здоровье, CardioLab CE может оказаться незаменимым помощником в качестве домашнего кардиографа.

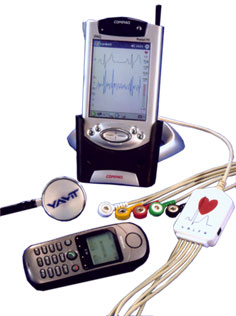

Cardio CE - миниатюрный 6-ти канальный кардиограф на основе карманного компьютера

Самым простым и самым маленьким из серии является миниатюрный 6-ти канальный кардиограф

Cardio CE.

Его размер (не считая кабеля отведений) составляет всего 70х40х15 мм, а вес (вместе с кабелем) - не более 200 граммов. Кардиограф с помощью кабеля подключается к разъему карманного компьютера (КПК), от него же осуществляется питание кардиографа.

Кардиограф позволяет зарегистрировать электрокардиограмму в 6-ти основных и одном грудном отведении, сохранить ее в базе данных КПК, просмотреть записанную ЭКГ на экране КПК, автоматически измерить основные временные и амплитудные параметры ЭКГ. Кроме этого, вы можете записать длительную (до 5 минут) мониторную ЭКГ и выполнить полный анализ ВСР. Наконец, несмотря на свои миниатюрные размеры, кардиограф Cardio CE позволяет записать и проанализировать фонокардиограмму пациента. Сохраненные в базе данных ЭКГ, мониторные и ФКГ-записи легко переносятся на стационарный компьютер и могут быть проанализированы и далее распечатаны на обычной бумаге. С помощью мобильного телефона эти записи можно в течение одной минуты передать в диагностический центр или по сети Интернет в любую точку мира.

К портативному кардиографу придается программа анализа для стационарного ПК, позволяющая сохранить, просмотреть, проанализировать, напечатать и передать по электронной почте зарегистрированные портативным кардиографом данные. При этом благодаря совместимости форматов данных, портативные кардиографы серии Cardio CE и систем CardioLab+ легко интегрируются в единый комплекс, реализующий все программные возможности мощной стационарной системы и мобильность портативных устройств.

Более подробно с особенностями работы с миниатюрным 6-ти канальным кардиографом Cardio CE Вы можете познакомиться на нашем Интернет-сайте www.xai-medica.com в Разделе CARDIO CE - новый компьютерный карманный кардиограф.

Медико-технические характеристики кардиографа и комплект стандартной поставки приведены в разделе Характеристики.



Cardio CE ИК - миниатюрный 6-ти канальный кардиограф с беспроводной передачей ЭКГ

Кардиограф Cardio CE ИК имеет два серьезных отличия от описанного выше. Во-первых, для подключения к КПК в нем используется беспроводной ИК-интерфейс, а питание кардиографа производится от внутреннего аккумулятора. Использование ИК-интерфейса позволяет передавать регистрируемую кардиографом ЭКГ в КПК без непосредственного к нему подключения. Дальность такой передачи может составлять до полутора метров. В некоторых случаях такая возможность может быть очень удобной.

Во-вторых, кардиограф снабжен внутренней памятью на основе съемной флэш-карты формата SD/MMC. Это позволяет осуществлять регистрацию ЭКГ автономно, без обращения к КПК, сохранять записи в памяти кардиографа, а затем считывать их в КПК или на настольный компьютер дистанционно по ИК-каналу, или с помощью специального устройства чтения флэш-карт.

К этому кардиографу также придается программа анализа для стационарного ПК, позволяющая прочесть, сохранить, просмотреть, проанализировать, напечатать и передать по электронной почте зарегистрированные портативным кардиографом данные.

Более подробно с особенностями работы с миниатюрным 6-ти канальным кардиографом Cardio CE ИК и его программным обеспечением Вы можете познакомиться на нашем сайте www.xai-medica.com в Разделе CARDIO CE - новый компьютерный карманный кардиограф.

Медико-технические характеристики кардиографа и комплект стандартной поставки приведены в разделе Характеристики.

Как первый, так и второй из описанных выше миниатюрных кардиографов с целью уменьшения их габаритов, веса и экономии потребления энергии выполнены в 6-ти канальном варианте. При этом, к сожалению, теряется одно из полезных свойств кардиографических систем КАРДИОЛАБ - возможность получения компьютерного варианта синдромального заключения, которое формируется только на основании 12-ти канальной ЭКГ при стандартном наложении электродов.

Этого недостатка лишен - портативный 12-ти канальный кардиограф Cardio CE+.



Cardio CE+ - портативный 12-ти канальный кардиограф

Конструктивно этот прибор выполнен в формате универсального USB-кардиографа и имеет идентичные с ним медико-технические характеристики. Вместе с тем, он обладает несколькими серьезными отличиями от прототипа.

Во-первых, кардиограф рассчитан на подключение не к USB-порту, который в современных КПК отсутствует, а к COM-порту КПК через электробезопасную оптическую развязку.

Во-вторых, питание кардиографа осуществляется не от КПК, а от встроенного аккумулятора, при этом полной зарядки аккумулятора достаточно более чем на 10 часов непрерывной работы кардиографа. Для зарядки аккумулятора в комплекте кардиографа имеется стандартное 5В зарядное устройство.

Наконец, главное отличие - возможность синхронной регистрации всех 12-ти отведений ЭКГ, что обеспечивает полную совместимость портативных и стационарных кардиографов по набору функциональных возможностей, а также позволяет выполнять компьютерную интерпретацию электрокардиограммы.

Кроме этого, по индивидуальному заказу Вы можете получить в комплекте поставки специальный кабель-переходник, позволяющий подключить кардиограф к настольному компьютеру, а также специальную версию программного обеспечения для Windows XP. Такое дополнение даст Вам возможность пользоваться кардиографом как при работе с КПК, так и в стационарных условиях (с настольным или портативным типа ноутбук) компьютером. То есть, в этом случае Вы получаете в свое распоряжение два кардиографа, естественно, за несколько более высокую цену.

Более подробно с особенностями работы с портативным 12-ти канальным кардиографом Cardio CE+ и его программным обеспечением Вы можете познакомиться на нашем сайте www.xai-medica.com в Разделе CARDIO CE - новый компьютерный карманный кардиограф.

Медико-технические характеристики кардиографа и комплект стандартной поставки приведены там же в разделе Характеристики.
