Электроэнцефалографический комплекс НЕЙРОКОМ. Вызванные потенциалы.

Главная НЕЙРОКОМ | База Данных | Регистрация | Видеомониторинг | Артефакты | Спектр | Карты | ICA анализ | Гипервентиляция | Стимуляция | Томограф | ВП | Отчет | Печать | Спецификация | ЧаВо

В настоящее время метод исследования ВП мозга находит все более широкое применение в клинической практике как метод, позволяющий получить объективную информацию о состоянии различных сенсорных систем, например, зрения, слуха, осязания, причем о состоянии не только периферических звеньев, но и центральных. Метод позволяет получить объективную информацию без словесного отчета больного, что особенно важно в случае обследования маленьких детей, больных с различными нарушениями сознания или негативным отношением к обследованию.

Основным методом, используемым в настоящее время для выделения ВП, является метод синхронного, или когерентного накопления.

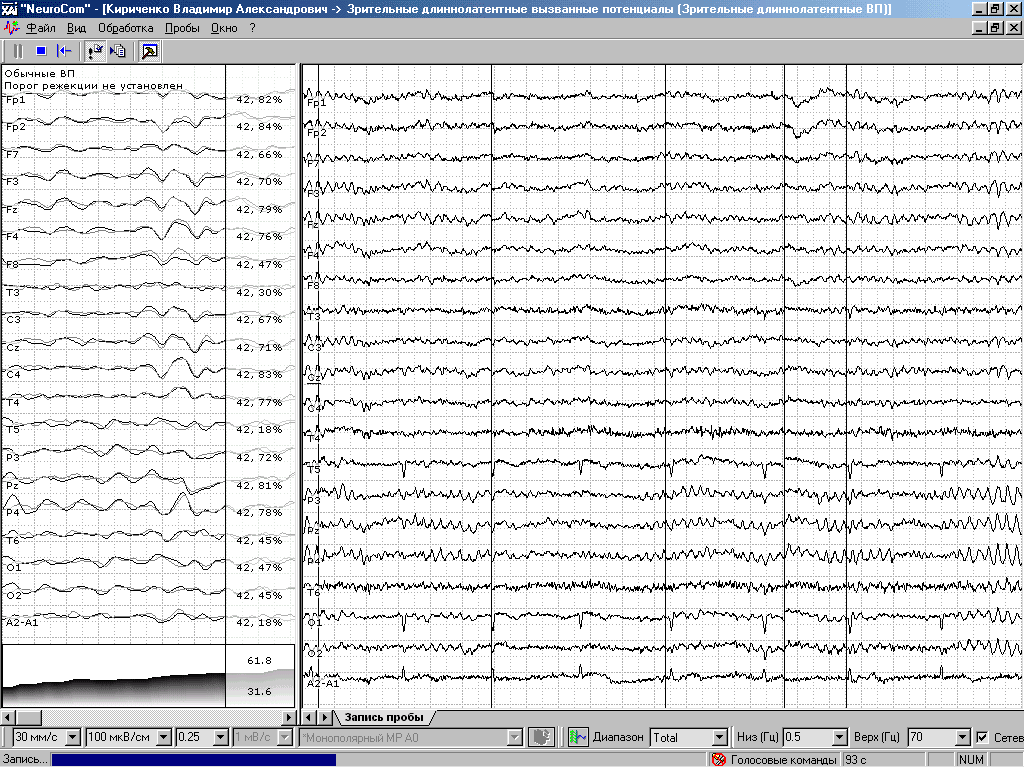

Для получения высокого качества накопления, ответ на каждый стимул должен быть достаточно идентичен, что, к сожалению, не всегда выполняется, особенно, в случаях патологии, когда генерация потенциалов мозгом нарушена. Это может препятствовать достижению высокого качества накопления, даже при большом количестве стимулов. С этой точки зрения полезно наблюдать за изменением достигнутого качества накопления в процессе выполнения исследования (программа НЕЙРОКОМ позволяет это делать) и прекращать его, если качество уже не повышается. Регистрация ВП (25 kb)
К существенному ухудшению качества накопления могут привести и различного рода случайные, не синхронные со стимулами высокоамплитудные артефакты, если моменты их возникновения совпадают с временными интервалами, используемыми при накоплении.

Обычно, для ослабления влияния таких артефактов, из накопления исключают временные интервалы, максимальная амплитуда сигналов на которых превышает некоторый установленный порог. Однако, подобное решение требует существенного увеличения длительности записи, при этом возникают проблемы с выбором порога и, кроме того, увеличение длительности записи может привести к ухудшению идентичности откликов и, т.о., все равно не позволит достигнуть высокого качества накопления.

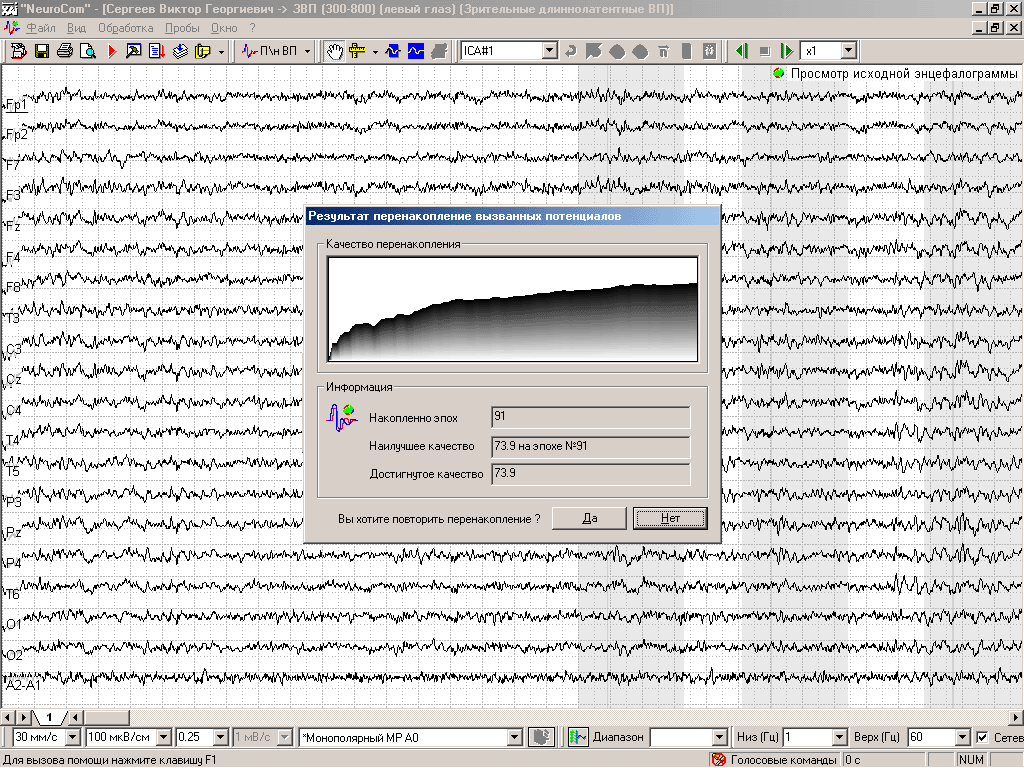

Перенакопление ВП (26 kb) В качестве лучшего решения, мы рекомендуем проводить повторное перенакопление ВП по данным записанной ранее пробы, после предварительного устранения не синхронных со стимулами артефактов с помощью технологии ICA.

Далее, сигнал ВП должен быть статистически независимым от спонтанной ритмики, однако, в некоторых условиях ЭЭГ активность может частично синхронизироваться предъявляемыми стимулами, что может существенно исказить выделенные сигналы ВП.

Подобная ситуация, особенно при регистрации длиннолатентных ВП, может наблюдаться, когда ЭОГ начинает синхронизироваться подаваемыми стимулами, например, движение глазных яблок происходит синхронно с подачей стимулов. Ситуация усугубляется тем, что латентный период реакции ЭОГ составляет от 150 до 400 мс, т.е. находится в диапазоне интересующих нас длиннолатентных ЗВП.

То же самое происходит и при исследовании коротко- и среднелатентных слуховых ВП, но в качестве синхронных артефактов в этом случае может выступать ЭМГ.

Заметим, что затронутый вопрос является весьма сложным, и, по имеющимся у нас сведениям, он не решен ни в одной из известных нам программ анализа ЭЭГ данных. С другой стороны, в конце 90-ых годов рядом авторов (Bell, Sejnowski, 1995; Cardoso, Laheld,1996; Lee, Girolami, 1999) был предложен весьма эффективный способ решения поставленной задачи - использование технологии ICA (Independent Component Analysis) при исследовании ВП. Данная технология нашла самое широкое применение в нашей программе, в том числе и при решении данной проблемы.

По требованию Международной федерации клинических нейрофизиологов, обязательное условие при представлении результатов рассмотрения ВП - сравнение выделенных ответов при накоплении четных и нечетных стимулов для оценки воспроизводимости, достоверности и значимости выделенных компонентов ответа. Программа НЕЙРОКОМ позволяет выводить на экран и при формировании отчета выводить на печать для каждого рассматриваемого отведения пары сигналов ВП, полученных в результате накопления откликов на четные и нечетные стимулы, рассчитывать их коэффициент корреляции.

Программа автоматически выполняет все необходимые расстановки маркеров, измерения и расчеты. Обрабатываются любые системы отведений и любые отведения в них. Вам будут предъявлены конкретные результаты в виде соответствующих таблиц и графиков, где, при необходимости, Вы сможете провести соответствующую коррекцию, например, изменить положение временных маркеров и т.д.
Отчет по исследованию ВП, который Вы сможете откорректировать, дополнить и распечатать, содержит данные о пациенте, условиях проведения исследования, графики результатов когерентного накопления четных и нечетных стимулов, с указанием достигнутого качества накопления, таблицы результатов и графики ВП, с расставленными маркерами для указанных Вами отведений.

Помимо перечисленных возможностей исследования ВП, программа НЕЙРОКОМ позволяет проводить спектральный анализ сигналов ВП в различных системах отведений, строить любые топографические карты, с использованием технологии ICA раскладывать накопленные сигналы на независимые компоненты, проводить построение любых карт для указанных компонент и проводить пространственную локализацию источников компонент в соответствующих структурах мозга.

Ниже приведены примеры разложения сигналов ВП на составляющие, генерируемые различными структурами мозга. На последнем скриншоте указана локализация одной из составляющих (приведенная на первом скриншоте).

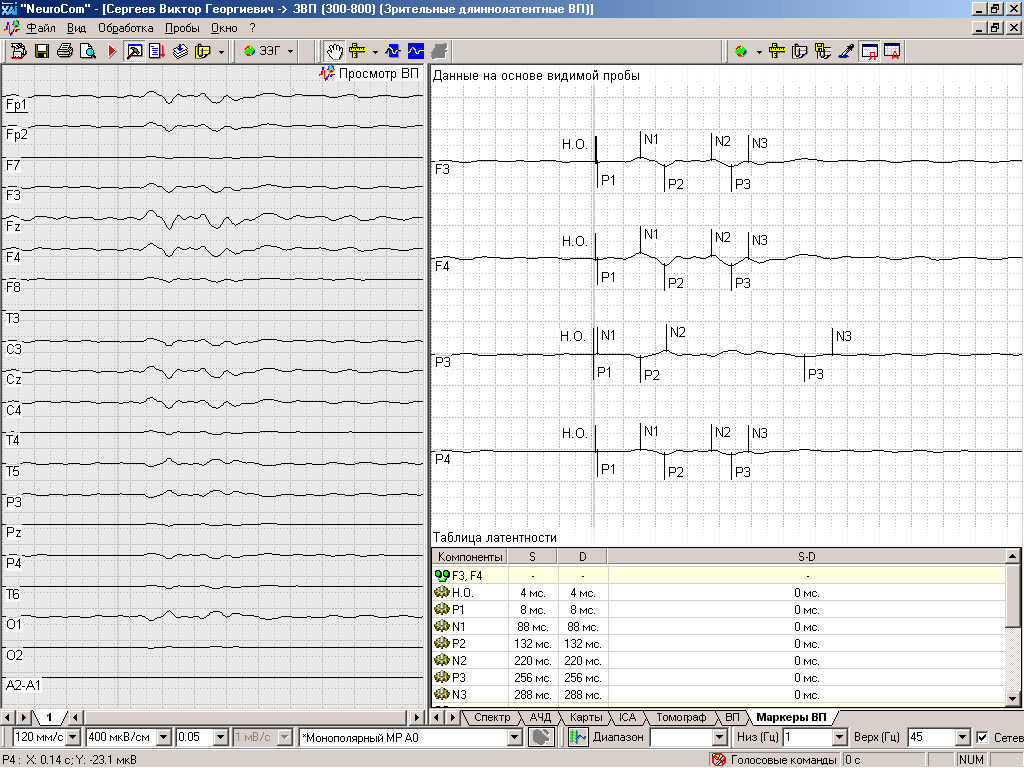

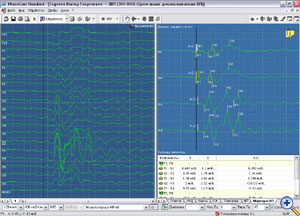

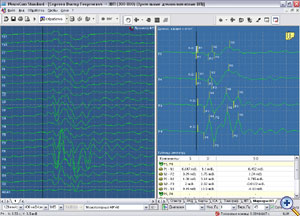

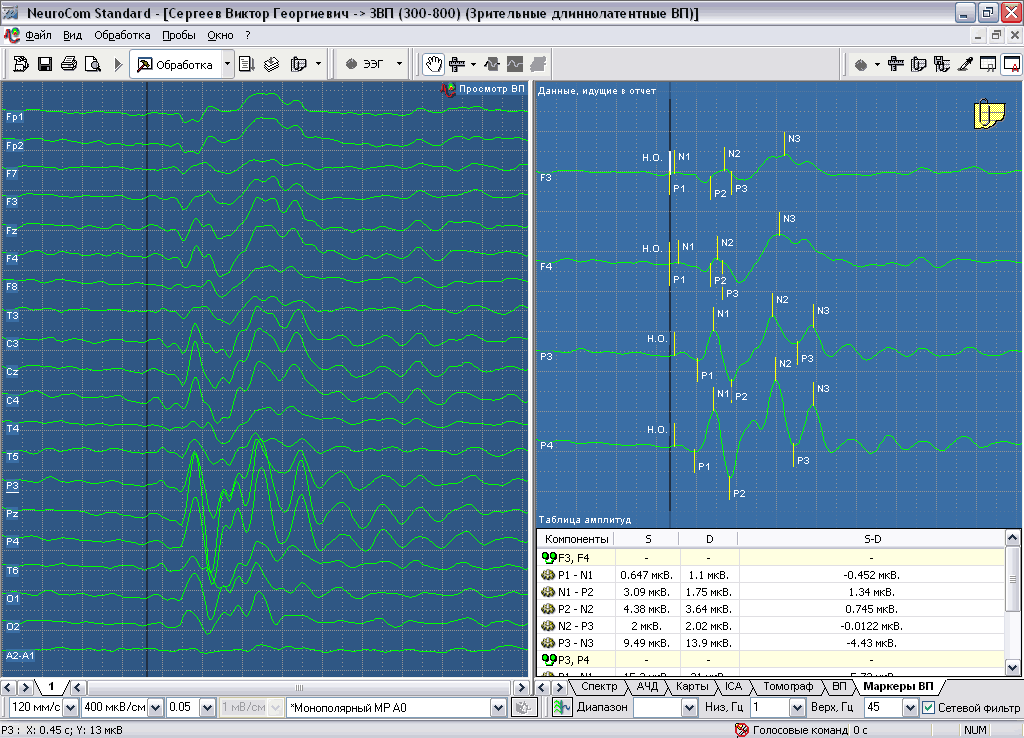

Разложение на составляющие (18 kb) Разложение на составляющие (17 kb)

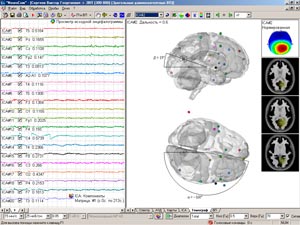

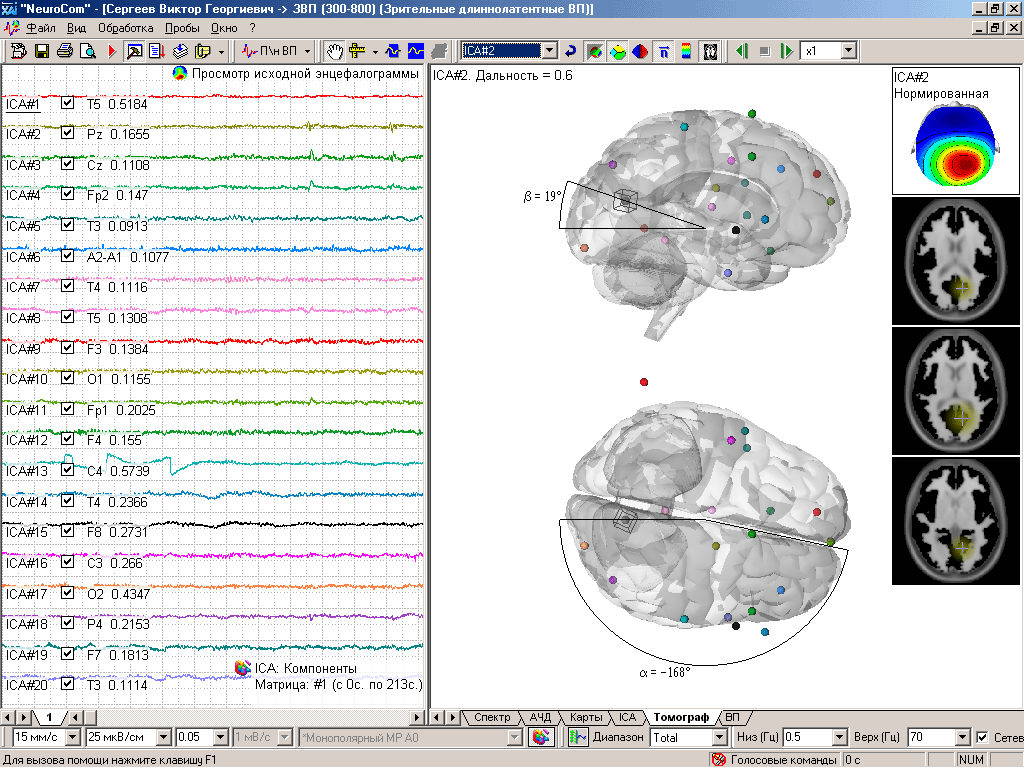

Разложение на составляющие (17 kb) Локализация составляющей (20 kb)
