Электроэнцефалографический комплекс НЕЙРОКОМ. Регистрация ЭЭГ.

Главная НЕЙРОКОМ | База Данных | Регистрация | Видеомониторинг | Артефакты | Спектр | Карты | ICA анализ | Гипервентиляция | Стимуляция | Томограф | ВП | Отчет | Печать | Спецификация | ЧаВо

Регистрация ЭЭГ сигналов предполагает проведение последовательной записи ряда функциональных проб, в соответствии со стандартным или специальным, ранее продуманным Вами, протоколом, и с определенными настройками аппаратуры для каждой пробы. Под настройкой аппаратуры мы понимаем выбор требуемой для регистрации системы отведений, установку нужных значений чувствительности каналов электроэнцефалографа и скорости записи, установку для каждой пробы соответствующей длительности регистрации, вида и параметров стимуляции, соответствующих параметров используемых фильтров и т.д.;

Как правило, и протоколы, и настройки аппаратуры стандартны, т.к. стандартна методика проведения исследования, и поэтому все настройки можно было бы выполнять автоматически. Правда, возможен вариант, когда врач использует несколько стандартных методик исследования, каждая из которых предполагает наличие своего (другого, но опять же стандартного) протокола и своих настроек. В этом случае было бы целесообразно запомнить несколько вариантов настроек, каждый вариант под своим именем (определенный тип исследования), и при выборе конкретного типа исследования автоматически выполнялись бы все соответствующие многочисленные настройки программы и аппаратуры.

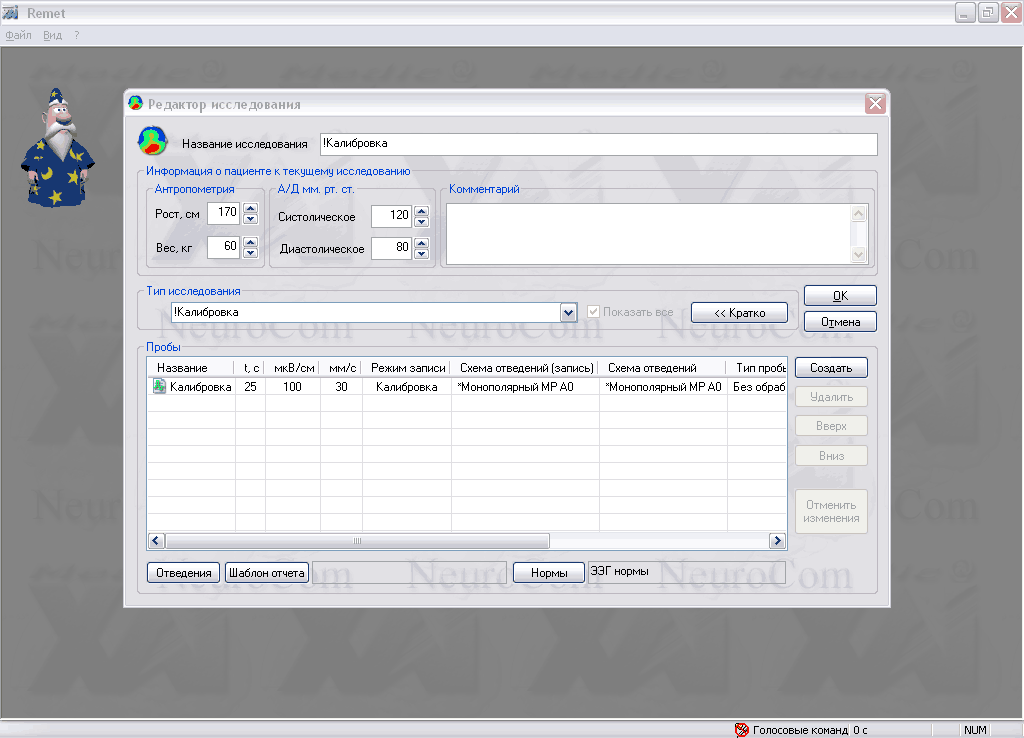

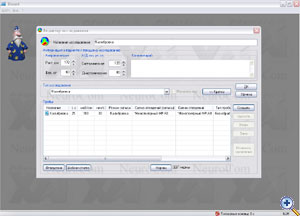

Рассмотренная идеология реализована в программе НЕЙРОКОМ с помощью специализированного окна "Редактор исследования". Работая с комплексом, Вы сможете самостоятельно отредактировать любой из существующих типов исследования, создать новый тип, с новой, или уже используемой системой отведений, любым количеством проб в исследовании, любыми настройками чувствительности и скорости записи по каждой пробе, любыми файлами норм (в том числе и созданными Вами) и шаблонами отчета. Со временем, это позволит Вам полностью адаптировать комплекс под свои требования и в дальнейшем работать с наиболее удобными для Вас настройками, файлами норм и шаблонами отчетов. Окно РЕДАКТОР ИССЛЕДОВАНИЯ (12 kb)

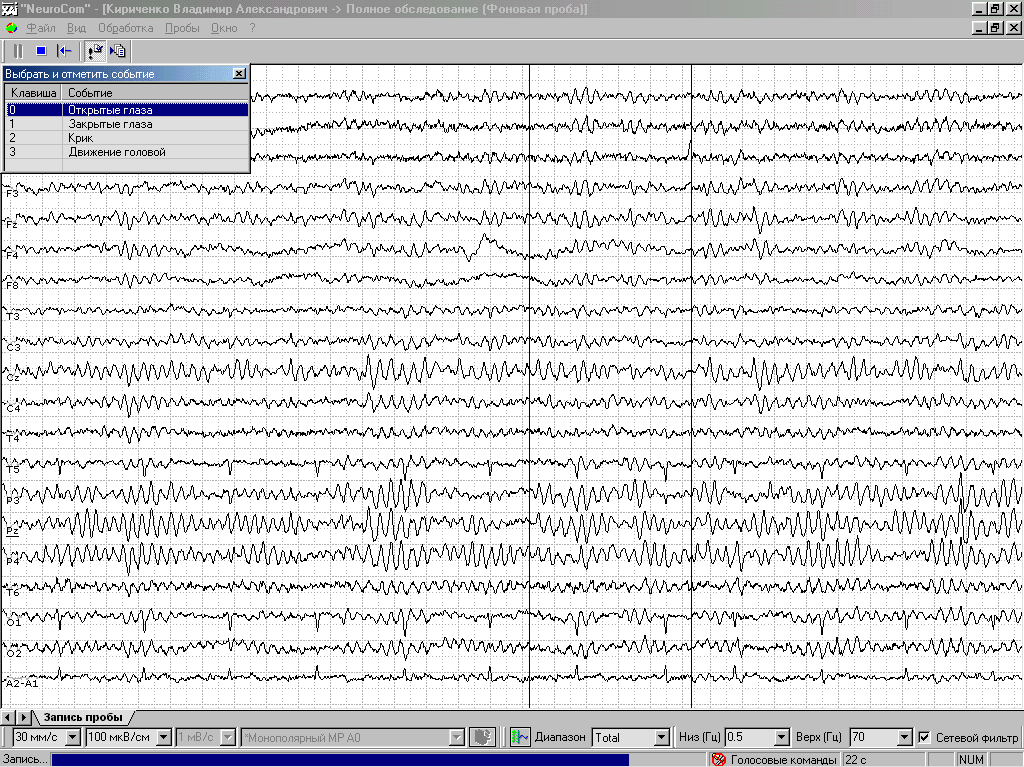

Установка временных меток (26 kb) В процессе регистрации, особенно, если пациент - ребенок, могут происходить события, которые способны повлиять на вид ЭЭГ, например, пациент может моргать, кричать, зевать, поворачивать голову и т.д. В процессе расшифровки ЭЭГ, специфические изменения, вызванные указанными причинами, могут интерпретироваться Вами как проявление патологической активности, если не помнить истинной причины их возникновения. Для предотвращения подобных ошибок, в программе введена возможность установки в процессе регистрации временных маркеров различных типов, для обозначения указанных событий. Эти маркеры Вы сможете увидеть при расшифровке ЭЭГ и учесть их при составлении заключения. Тип конкретного маркера будет указан в строке статуса (самой нижней строке основного окна отображения данных), при совмещении курсора с интересующим Вас маркером.
При необходимости, после завершения регистрации пробы, можно отредактировать расставленные маркеры, изменив их временное положение и (или) тип. Редактирование осуществляется стиранием ранее установленного маркера и установкой нового, нужного типа и в нужный момент времени.

В программу НЕЙРОКОМ введены алгоритмы автоматического анализа стандартных проб ЭЭГ обследования и исследования вызванных потенциалов. В связи с этим, мы предлагаем придерживаться некоторых не очень сложных правил при регистрации данных, для введения необходимой служебной информации в программу. В основном, эта информация касается моментов начала или окончания выполнения пациентом каких-либо маневров, например, начала или прекращения выполнения дыхательного маневра гипервентиляция и т.п.

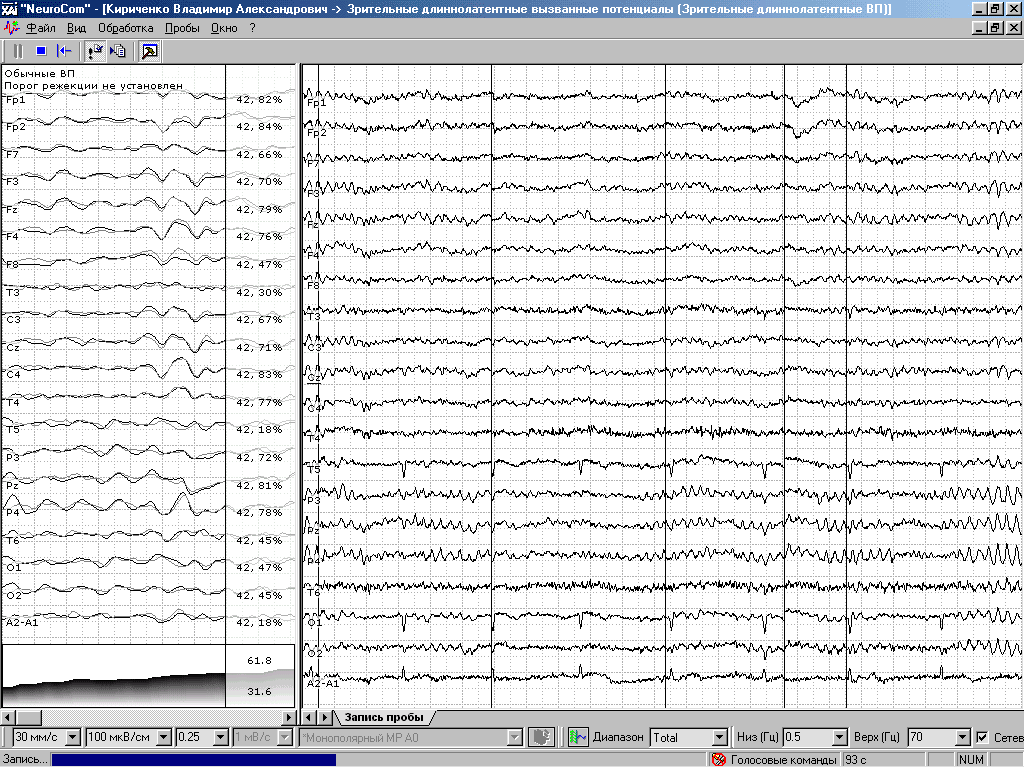

При регистрации вызванных потенциалов, кроме текущей ЭЭГ в выбранной системе отведений и маркеров стимулов, на экране для каждого отведения будут отображаться результаты когерентного накопления откликов на четные и нечетные импульсы стимуляции, количество уже использованных для накопления откликов и коэффициенты корреляции откликов на четные и нечетные импульсы стимуляции. В реальном времени будет также отображаться усредненный по всем каналам график уже достигнутого качества когерентного накопления, т.е., усредненное по всем каналам значение текущего коэффициента корреляции. Как только достигнутое качество накопления перестанет расти, или начнет снижаться, Вы сможете прекратить процесс регистрации. Регистрация ВП (25 kb)
При исследовании когнитивных ВП, для каждого отведения будут отображаться уже четыре графика - результат когерентного накопления откликов, соответственно, на четные и нечетные стимулы для "частого" и "редкого" импульсов. Для каждого отведения будет также отображаться количество откликов на "редкие" стимулы, уже использованных при накоплении, и достигнутые значения коэффициентов корреляции откликов.

В реальном времени будет также отображаться либо график достигнутого качества накопления для "частых" импульсов, либо для "редких" импульсов, либо оба эти графика.

Типы отображаемых на экране накапливаемых ВП, и ЭЭГ отведения, для которых проводится отображение, могут быть изменены с помощью активизации соответствующих пунктов контекстного меню.

Переходы от пробы к пробе при регистрации ЭЭГ происходят автоматически, однако в любой момент Вы можете вмешаться в ход выполнения протокола исследования - перезаписать пробу, изменить порядок регистрации проб и т.п. Если при регистрации пробы используется стимуляция, то соответствующие стимуляторы включаются автоматически, в соответствии с установленными в используемом протоколе исследования параметрами стимуляции.
