Электрокардиографический комплекс КАРДИОЛАБ. Велоэргометрия.

Данные электрокардиографического обследования, проведенного в состоянии покоя, не полностью отражают функциональное состояние и резервные возможности организма, поскольку патология органа или его функциональная недостаточность отчетливее проявляются в условиях нагрузки.

Задачей проведения нагрузочных тестов с использованием системы КАРДИОЛАБ является:

КАРДИОЛАБ является наиболее развитой программной частью системы, поскольку включает в себя возможности, в том числе, и всех остальных ее модулей. При Анализе результатов велоэргометрии Вы можете пользоваться всеми функциями программы анализа и интерпретации кратковременных ЭКГ, анализа ВСР по записям большой длительности, выполненным под нагрузкой, а также методами анализа, присущими только велоэргометрии.

Важнейшей особенностью Велоэргометрии КАРДИОЛАБ является то, что в процессе про-ведения исследований с нагрузками записывается и сохраняется пациенту полная непрерывная электрокардиограмма по всем отведениям, а не отдельные ее фрагменты, как это делается в большинстве отечественных и зарубежных стресс-систем. Это, во-первых, позволяет в процессе анализа полностью восстановить ход исследования, а во-вторых - дополнить нагрузочные исследования современные технологиями анализа ВСР.

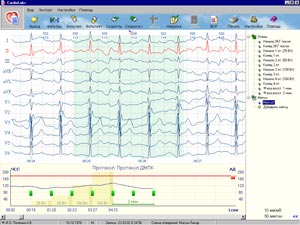

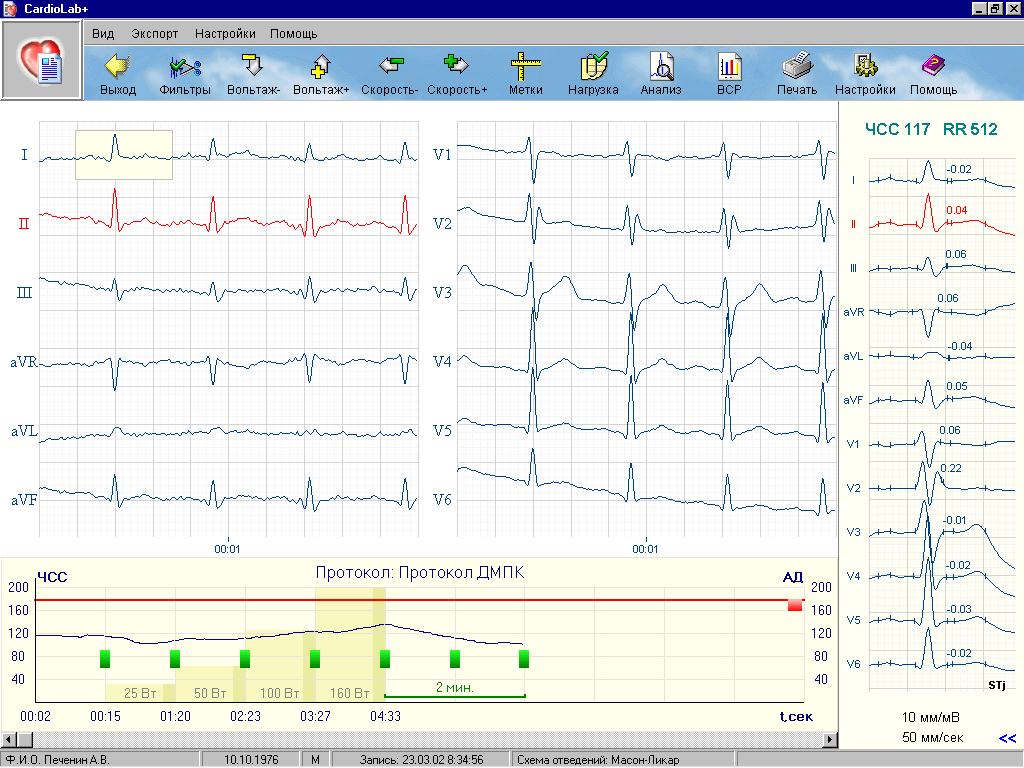

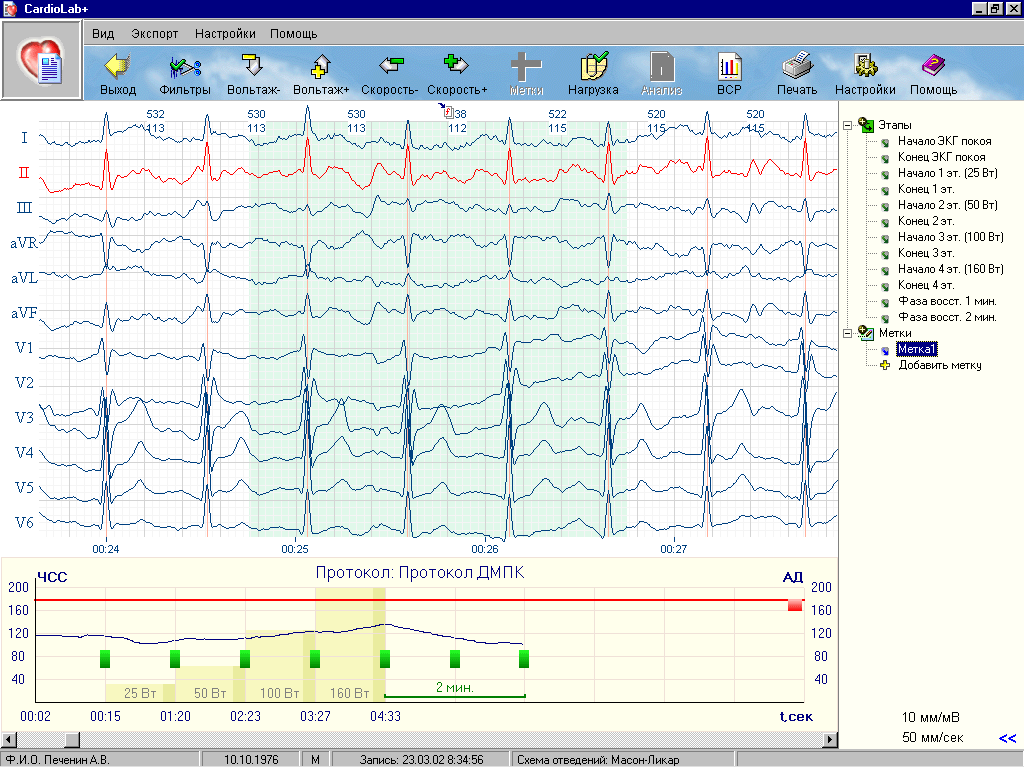

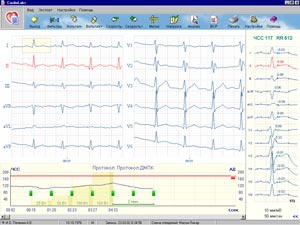

В ходе проведения исследования производится непрерывное вычисление усредненного QRS-ком-плекса и измерение его параметров, контроль смещения и наклона ST-сегмента, измерение текущего значения ЧСС, контроль тревожных параметров ЭКГ. Начало каждого этапа нагрузки и фазы восстановления для быстрого поиска на ЭКГ отмечается флажками, аналогичным образом могут быть отмечены любые интересные феномены на ЭКГ (экстрасистолы, тахикардии, ST-эпизоды и т.д.).

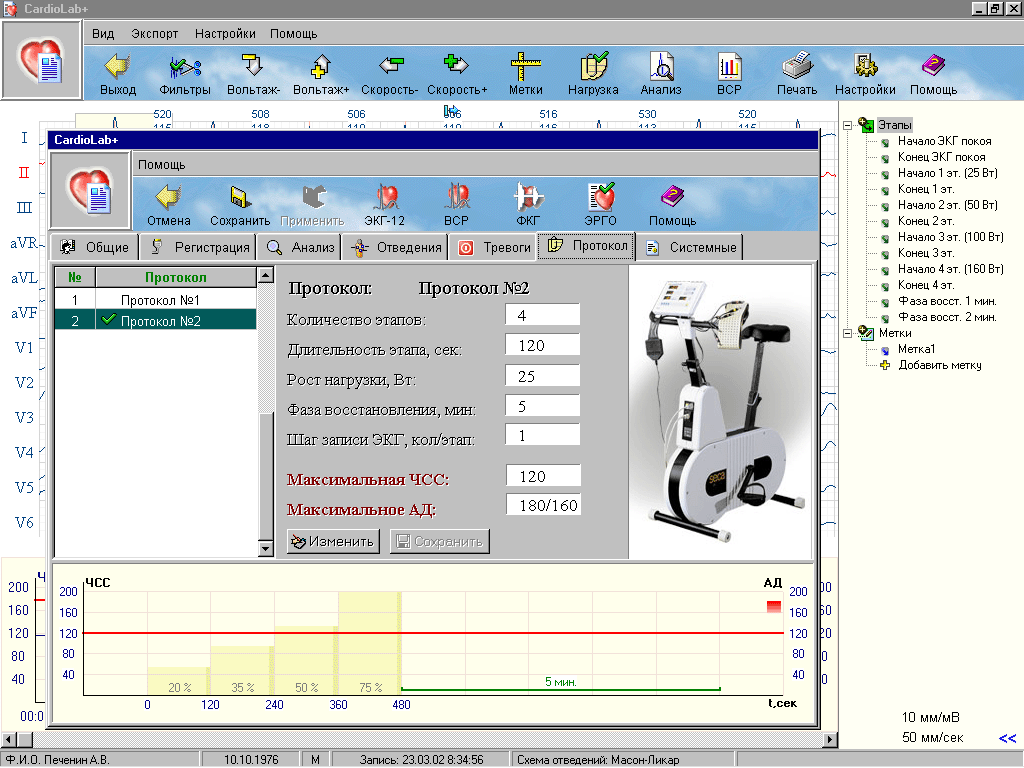

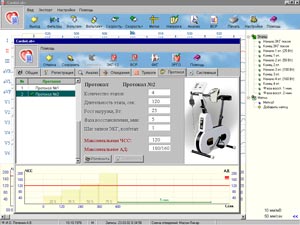

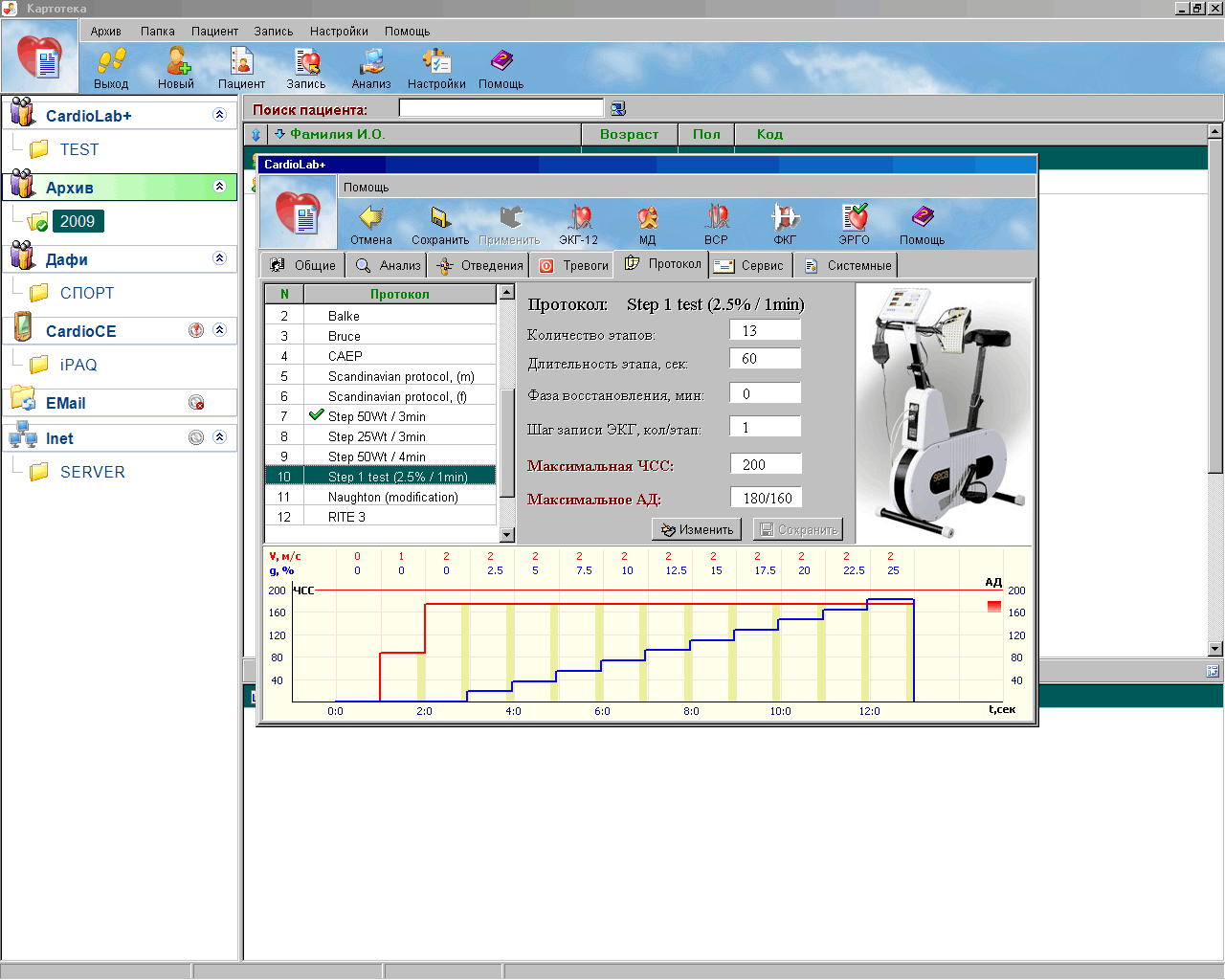

Нагрузочное исследование выполняется по одному из стандартных или задаваемых самим пользователем протоколов с возможностью ручного или программного управления велоэргометром. Параметры протокола (длительности этапов, величины нагрузок, должное потребление кислорода) автоматически определяются в ходе заполнения карточки пациента, и, при необходимости, на любом этапе исследования могут быть изменены с сохранением возможности анализа результатов теста.

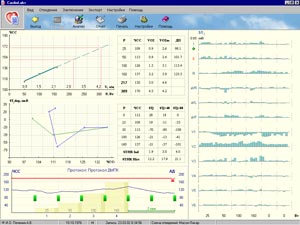

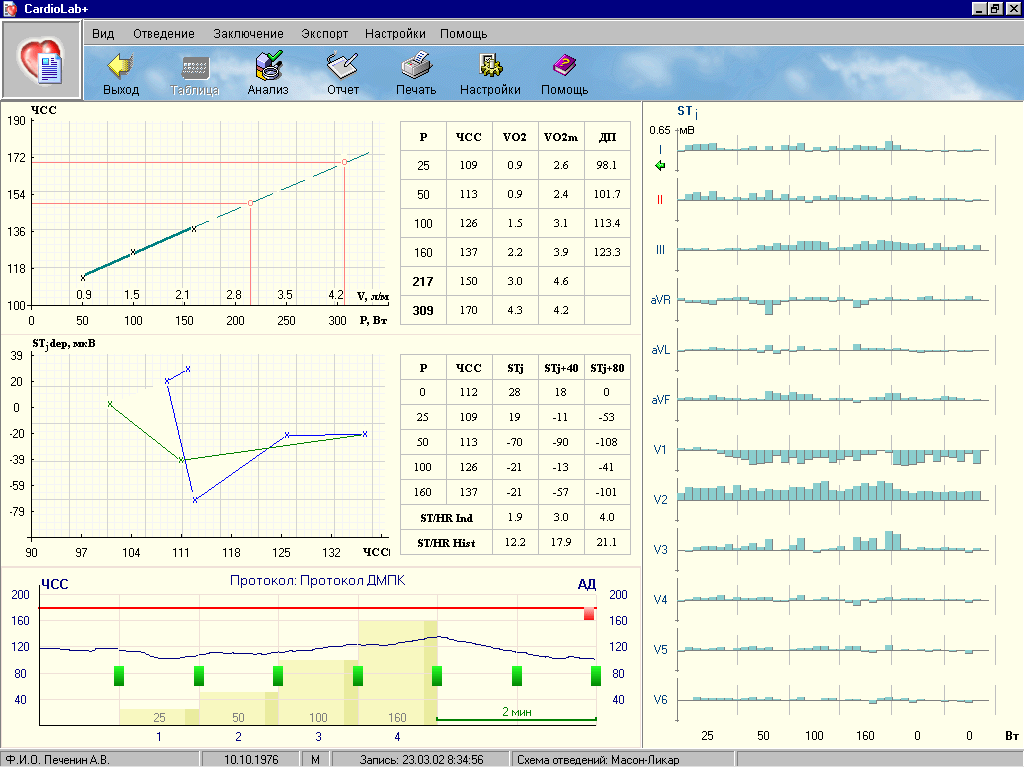

Стандартные технологии анализа результатов Эргометрии (PWC150 и PWC170, графики ЧСС, DQ, AQ, ST, РST, расчетные значения VO2, VO2max и ДП как функция нагрузки ) в КАРДИОЛАБ дополнены показателями гистерезиса ST- сегмента при возрастании нагрузки и после ее снятия, численными значение SThist и ST/HR ind, графиками изменения dQT, dPQ, dQRS, а также возможностями полного анализа параметров ВСР под нагрузкой и сравнения показателей ВСР в покое, при различных значениях нагрузки и после ее снятия.

Внимание к анализу ВСР при проведении нагрузочных проб объясняется тем, что в последние годы нашел подтвеждение тот факт, что патогенез ИБС определяется наряду с поражением коронарного русла миокарда и состоянием нейро-гуморальной регуляции. Это означает, что показатели Вариабельности Сердечного Ритма могут существенно дополнить диагностическую информацию, получаемую в ходе проведения нагрузочных исследований.

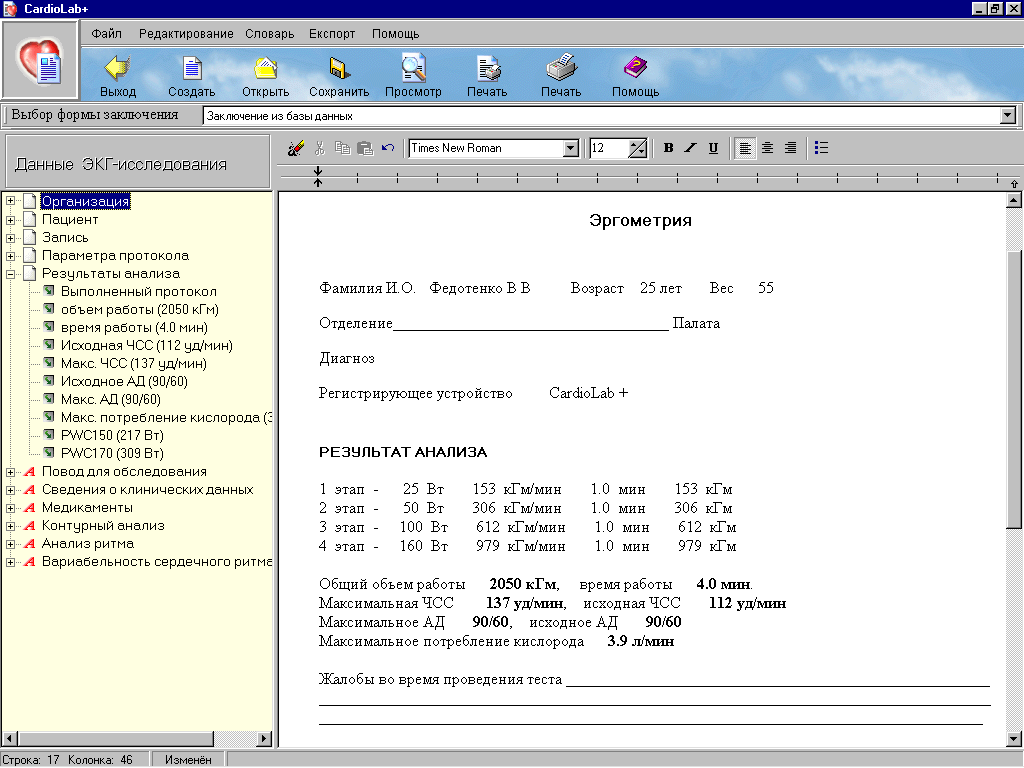

По результатам эргометрии в системе КАРДИОЛАБ производится формирования заключения, путем автоматического заполнения одной из стандартных или создаваемых самим пользователем форм отчета результатами измерений параметров функционального состояния и резервов сердечно-сосудистой и дыхательной систем, а также рассчетными значениями, полученными на их основе. Полученная форма дополняется необходимыми комментариями проводившего исследования специалиста, и к ней подключаются нужные графические и табличные материалы - фрагменты ЭКГ, графики и таблицы изменений параметров ЭКГ и ВСР под нагрузкой.

Пример протокола пробы ВЭМ по международным стандартам

Система КАРДИОЛАБ формирует подробный отчет, включающий графики ЧСС и АД, тренды сегмента ST по всем отведениям, расчет метаболических единиц (METs), оценку толерантности к нагрузке и автоматическое заключение.
