Цифровая фонокардиография (ФКГ): синхронный анализ с ЭКГ

Что такое Фонокардиография? Это метод регистрации звуков (тонов и шумов), возникающих при работе сердца. Он позволяет выявить пороки сердца, особенно у детей, на ранних стадиях, которые могут быть не видны на обычной ЭКГ.

Наряду с записью электрокардиографических сигналов диагностический комплекс КАРДИОЛАБ предоставляет Вам возможность регистрировать, сохранять и детально анализировать фонокардиографические записи, что особенно важно в кардиологии детского возраста. Регистрация фонокардиограммы в простейшей форме может выполняться и в режиме Электрокардиография. В этом случае достаточно подключить к аудио-входу Вашего компьютера прилагаемый в комплекте поставки микрофон сердечных звуков, и в качестве одного из отображаемых отведений выбрать канал ФКГ.

Системы КАРДИОЛАБ поддерживают регистрацию канала ФКГ синхронно со всеми отведениями ЭКГ. Это позволяет врачу точно соотносить звуковые феномены (шумы, щелчки) с фазами сердечного цикла на электрокардиограмме.

Полноценная регистрация фонокардиограммы с возможностью ее временного, спектрального (Фурье) и волнового (вэйвлет) - анализа, фильтрации системой фильтров Мааса-Вебера, многократного прослушивания сделанной записи и сравнения с библиотекой образцов сердечных звуков (визуально и на слух), возможна в режиме Фонокардиография.

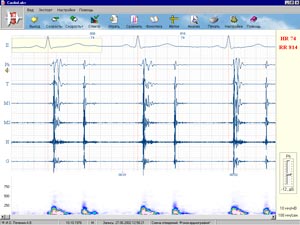

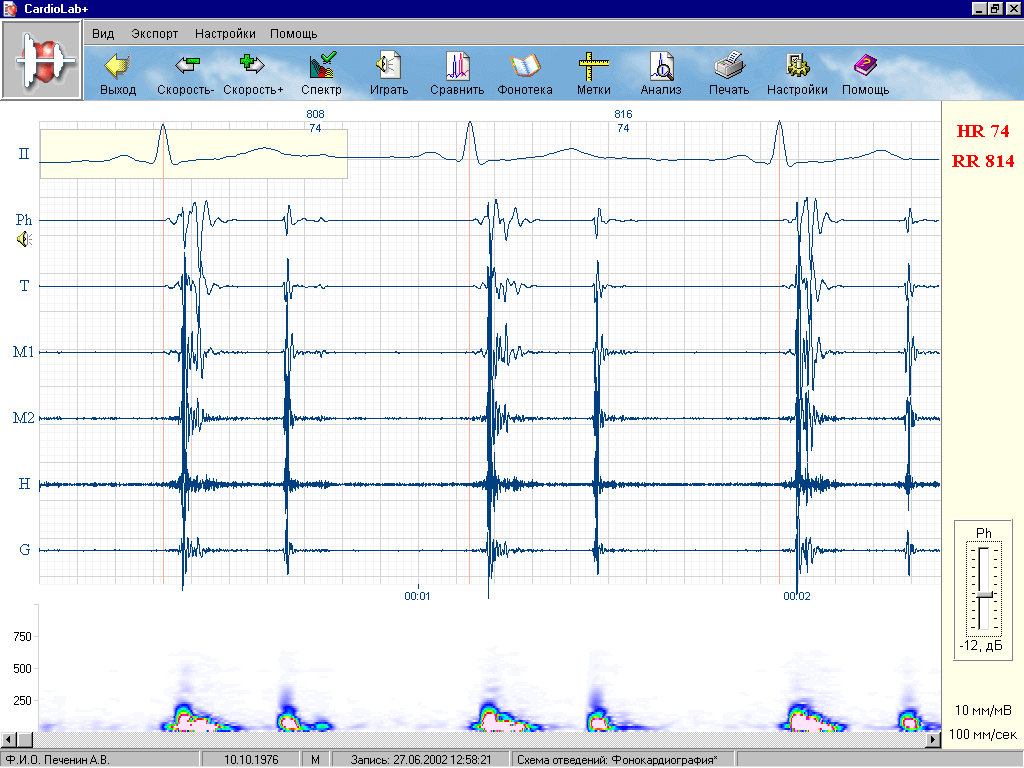

Высококачественная запись фонокардиографического сигнала в КАРДИОЛАБ производится с использованием мультимедийных средств ЭВМ и специального микрофона, подключаемого к звуковой карте компьютера. Это позволяет, одновременно с записью ФКГ, осуществлять его прослушивание с фильтрацией системой программных фильтров Мааса-Вебера и выполнять его спектральный анализ в реальном масштабе времени.

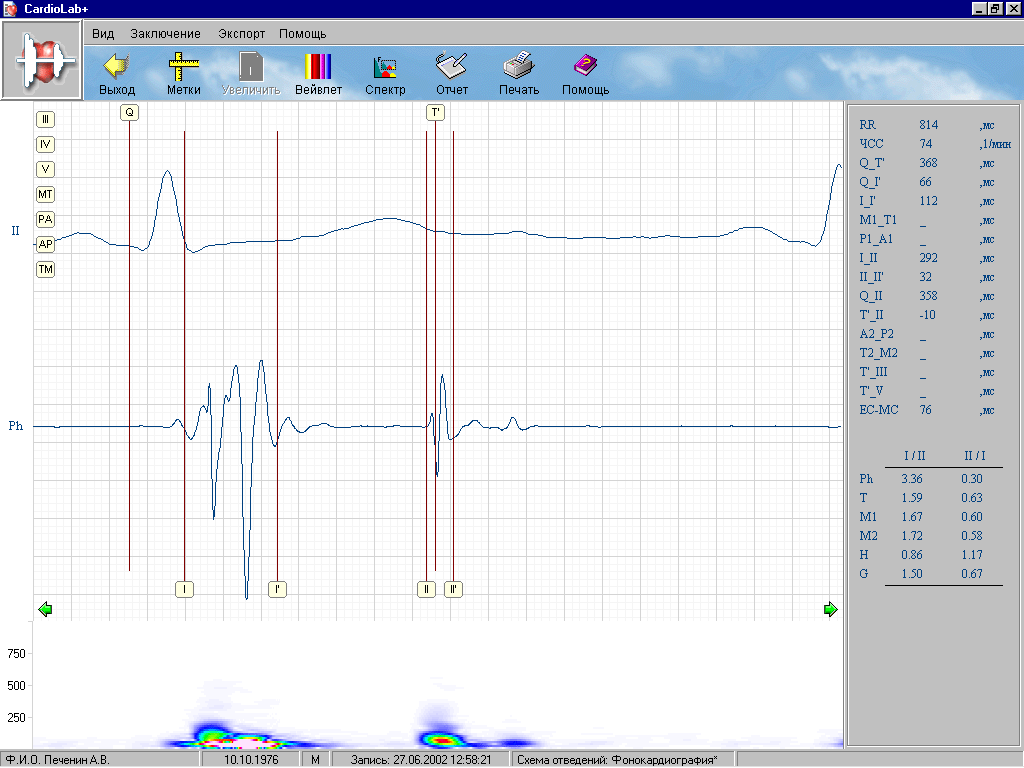

Анализ ФКГ предусматривает автоматическое выделение сердечных тонов и характерных точек на ЭКГ, автоматическую разметку и измерение основных параметров тонов, электрической и механической систол, спектрально-временной и Вэйвлет-анализ ФКГ. Кроме этого предусмотрена возможность многократного прослушивания выделенных фрагментов записанной ФКГ в различных частотных диапазонах.

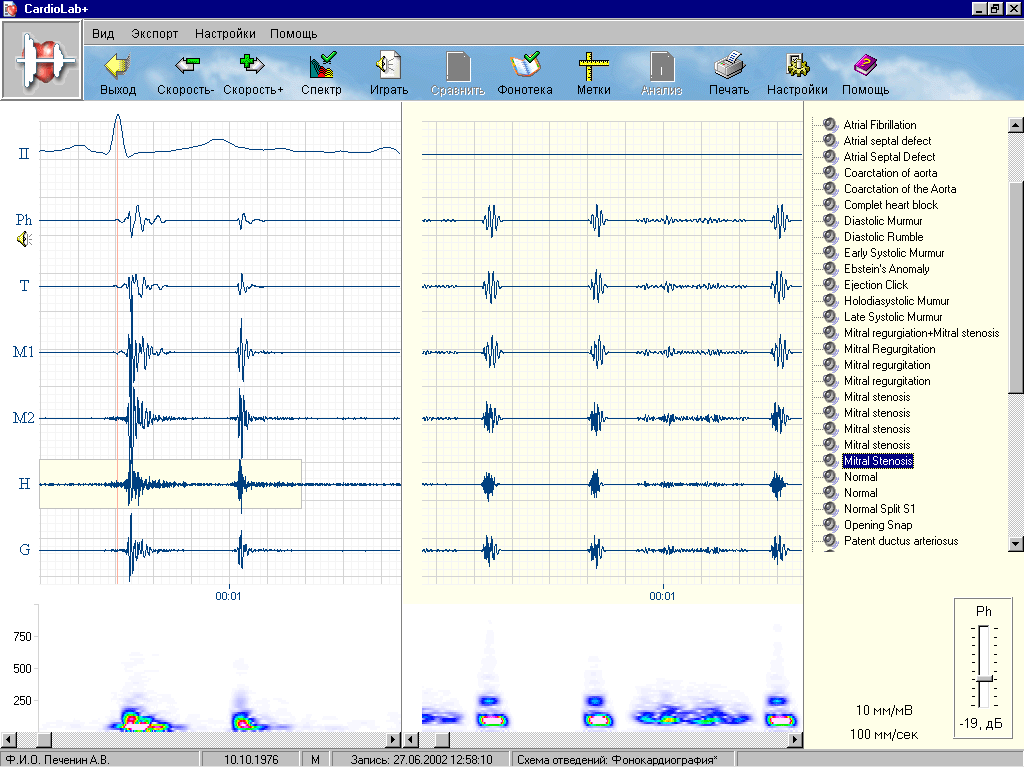

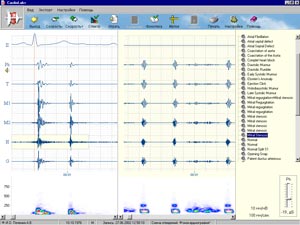

Наконец, поскольку опытный врач предпочитает оценивать нарушения сердечных тонов и шумы сердца на слух, в систему включена библиотека стандартных нормальных и аномальных звуков сердца, с классифицированными записями которой можно сравнивать зарегистрированные ФКГ. Эту фонотеку Вы можете в дальнейшем самостоятельно и неограниченно пополнять.
