Електроенцефалограф НЕЙРОКОМ 16 / 19
НЕЙРОКОМ — електроенцефалограф 16 / 19 каналів
Цифрова ЕЕГ у виконаннях НЕЙРОКОМ 16 і НЕЙРОКОМ 19: фонова реєстрація, функціональні проби, викликані потенціали.
Цифровий 16-канальний ЕЕГ
- Фонова ЕЕГ
- Гіпервентиляція
- Фотостимуляція
- Слухові та зорові ВП
- Робота з ЕЕГ-шапочками через окремий роз’єм
Цифровий 19-канальний ЕЕГ
- Фонова ЕЕГ
- Гіпервентиляція
- Фотостимуляція
- Слухові та зорові ВП
- Робота з ЕЕГ-шапочками через окремий роз’єм
- Стандартна система 10–20
- 4 ВЧ-канали
- Канал ЕКГ
Основні технічні характеристики
- Частота дискретизації
- 4000 / 500 Гц
- Діапазон ЕЕГ
- 1–12 000 мкВ
- Розрядність
- 24 біт
- Смуга частот
- 0,5–50 Гц
- Внутрішній шум
- менш як 1 мкВ
- Вхідний опір
- діф > 10 МОм · сінф > 100 МОм
- CMRR
- >120 дБ
- Інтерфейс
- USB
Коди для закупівлі (Prozorro)
Готові формулювання для тендерної документації, специфікації та договору. Технічні вимоги під закупівлю надішлемо за запитом.
Комплекс електроенцефалографічний комп'ютерний
- ДК 021:2015
33120000-7Системи реєстрації медичної інформації та дослідне обладнання- НК 024:2023
11467Електроенцефалограф- НК 031:2024
Z12100302Електроенцефалографи
Безпека
Загальні вимоги до заземлення комплексів функціональної діагностики
Заземлення приладів функціональної діагностики
Нормативна база: ДСТУ IEC 60601-1, ДСТУ EN 62353, ПУЕ
≤ 2 Омопір контуру робочого заземлення (FE)
≤ 0,1 Омперехідний опір: затискач приладу — шина
≥ 15 мдо інших заземлювачів (блискавкозахист, ліфт)
TN-S / ITTN-C (PEN) заборонено
1Мережа: тільки TN-S або IT
Захисний провідник — третій провід розетки. Не ставити «перемичку» PE→N у кабінеті. IT — через роздільний медичний трансформатор.
2Схема «зірка», не «гірлянда»
Кожен прилад — окремим провідником до шини. Петлі «збирають» мережеві завади в сигнал (мкВ).
3Вирівнювання потенціалів у кабінеті
4Вимоги до контуру
- Окреме технологічне заземлення (FE), незалежне від загальнолікарняного захисного (норма захисного — до 4 Ом).
- Відстань до інших заземлювальних пристроїв — не менше 15 м.
- Підключення — лише третім проводом розетки.
5Перевірка та експлуатація
- Вимірювати перехідні опори та ізоляцію перед запуском приладу.
- Далі — періодично за регламентом клініки (зазвичай 1 раз на рік).
- Результат фіксувати в журналі.
✔ Чек-лист перед першим запуском
Мережа TN-S або IT, PEN у кабінеті немає
Корпус ПК приладу — на шині
Екран кімнати (за наявності) — на шині
З’єднання «зіркою», без гірлянд
Контур FE ≤ 2 Ом (виміряно)
Перехідні опори затискачів ≤ 0,1 Ом
Не вмикати прилад, якщо заземлення не виміряно або відсутній третій провід розетки.Заборонено: PEN-провідник, перемичка PE→N у розетці, послідовне («гірляндою») з’єднання приладів.
Можливості програмного забезпечення

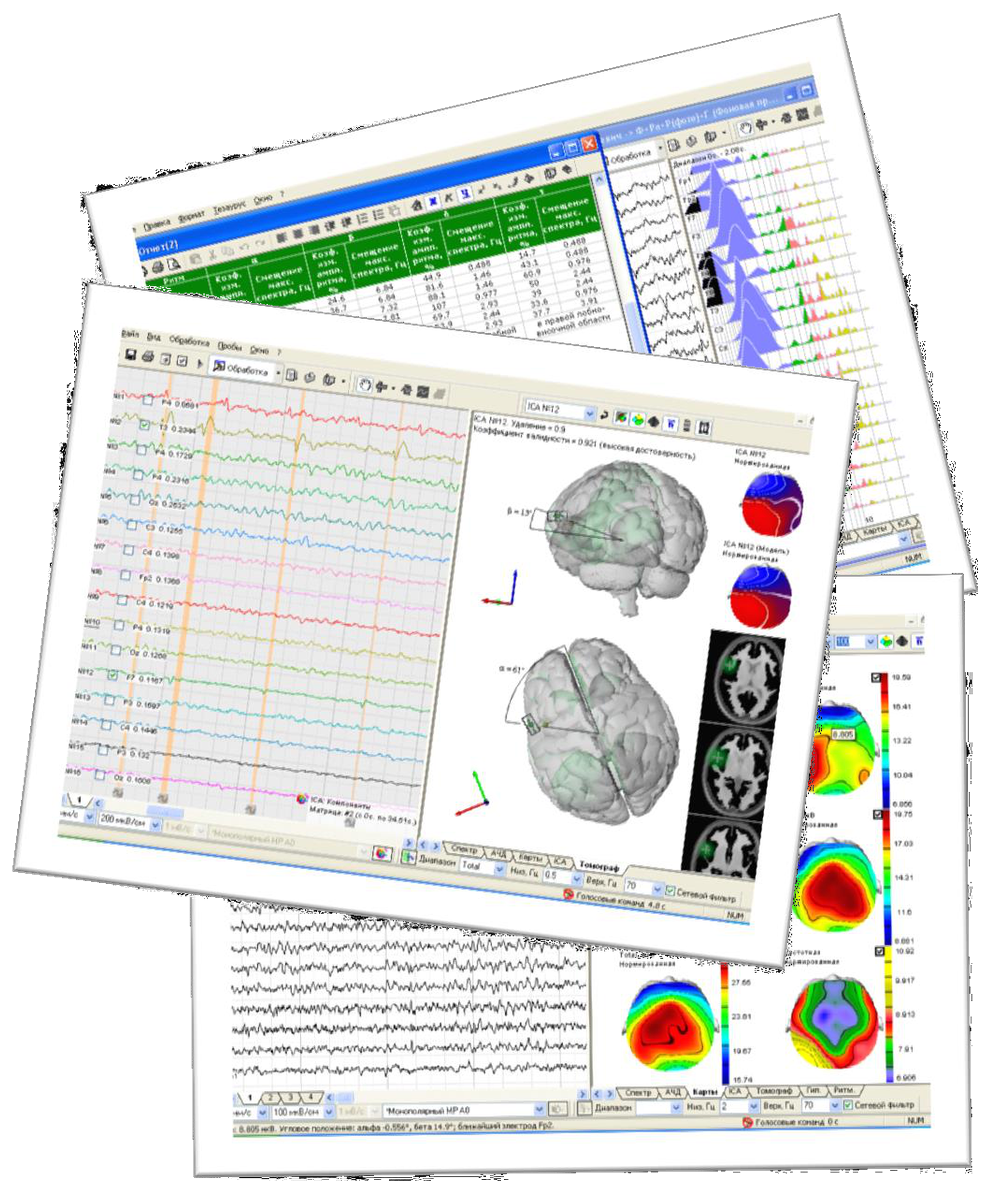

Програмне забезпечення НЕЙРОКОМ
- Картотека: кілька баз на одному чи різних носіях; мережева робота (запис і розбір на різних ПК); пошук, сортування, статистики; спільна база з РЕО / СПІРО; імпорт / експорт досліджень
- Редактор типів досліджень і протоколів проб: кількість проб, схеми відведень, стимуляція, чутливість / швидкість, тривалість, шаблон звіту і таблиця норм
- Редактор монтажів і схем відведень (стандартні та користувацькі); просторова фільтрація сигналів
- Реєстрація ЕЕГ за протоколом: фонова, орієнтовна реакція, ритмічна фотостимуляція, гіпервентиляція; автоматичний перехід між пробами; маркери подій
- Фільтрація всіх або окремих відведень (НЧ / ВЧ / смугові, довільні зрізи і порядок); симетричні фільтри з нульовим фазовим зсувом; адаптивний гребінчастий від мережі
- ICA / BSS: сліпе розділення джерел за ідеологією Independent Component Analysis; формування компонент ICA-розкладання
- Неспотворювальна режеція артефактів (електродних і фізіологічних) через вирахування артефактних компонент — запис не скорочується; для ВП — усунення артефактів, синхронних зі стимулом
- Розмітка ЕЕГ-феноменів за класами з розрахунком амплітуди, тривалості, періоду та локалізації; авторозрахунок параметрів ритмів і автоопис з редактором звіту
- Спектральний аналіз ЕЕГ / ВП / ICA (вибір розділення і вікна); кореляційний і когерентний аналіз
- Топографічне картування ЕЕГ, ВП і ICA: потужнісні, частотні, потенціальні, дипольні карти та карти симетрії; сімейства карт; карти нав’язаних ритмів і їх гармонік
- Просторова локалізація джерел активності окремих феноменів / компонент; 3D-томографія; зіставлення з даними МРТ пацієнта
- Світлові (спалахові) ЗВП; роздільне накопичення парних / непарних стимулів; контроль якості накопичення; перенакопичення ВП з ICA
- Інтеграція з медичними інформаційними системами (МІС)
- Власне рішення для телемедичних консультацій, зберігання та обміну даними — CLORM
- Інтерфейс програми, звіти і друк — українською, англійською, російською
Pro-версія ПЗ — лише для НЕЙРОКОМ 19
- Відеомоніторинг пацієнта: запис зображення синхронно з ЕЕГ і маркерами подій для подальшого розбору поведінки; файл можна видалити після обробки
- Стимуляція шаховим патерном і довільними зображеннями на дисплеї; оптоволоконна синхронізація з другим монітором
- ДСВП, когнітивний P300, коротколатентні АСВП; роздільне накопичення і контроль якості
- Біозворотний зв’язок (БОС): тренінг за амплітудами обраних ЕЕГ-ритмів у реальному часі
- Констатація смерті мозку за окремим протоколом дослідження
Запит КП НЕЙРОКОМ · детальний опис · PDF 12.64 MB
Якість контакту електродів
Мінімізація шкірно-електродного опору
ЕКГ · ЕЕГ · Холтер · РЕО · коротка інструкція
≤ 5 кОмЕЕГ: опір кожного електрода (контроль у програмі)
5 кроківпідготовка шкіри перед накладанням
1 разодноразовий електрод: повторно не використовувати
Без підготовкиартефакти, дрейф ізолінії, мережева завада
1Чому опір має бути низьким
Основний опір створює роговий шар шкіри (мертві клітини, жир, пил). Чим він вищий, тим більше мережевих завад і дрейфу ізолінії, особливо на мікровольтних сигналах (ЕЕГ).
2Підготовка шкіри: 5 кроків
- 1Місцебез м’язів, складок, шрамів і ран
- 2Волоссяпоголити або розсунути
- 3Очиститиспирт, дати повністю висохнути
- 4Абразіялегко потерти до слабкого почервоніння
- 5Електродсвіжий, з гелем (РВГ — змочений); щільно притиснути, перевірити опір
3За видом обстеження
ЕКГ
- Електроди Ag/AgCl, не пересохлі, у термін придатності
- Кабель без натягу; пацієнт розслаблений і не розмовляє
ЕЕГ
- Опір кожного електрода ≤ 5 кОм і приблизно однаковий
- Розсунути волосся, гель/паста, шапочка щільно
- Перевірити опір у програмі до початку запису
Холтер
- Поголити, обов’язково знежирити й легко потерти шкіру
- Фіксувати пластирем, залишати петлю кабелю (захист від натягу)
- При тривалому записі замінювати електроди за настановою виробника
РЕО (РЕГ, РВГ)
- РЕГ: електроди під гель, по всій площі контакту
- РВГ: змочування електрода/прокладки, не допускати висихання
- Щільна фіксація (ремінь/пластир), без складок і повітря
✔ Чек-лист перед записом
Шкіру очищено й повністю висохла
Волосся прибрано
Електроди свіжі, з гелем (РВГ — змочені), у терміні
Щільний контакт, без складок і повітря
Опір перевірено в програмі (ЕЕГ ≤ 5 кОм)
Кабелі без натягу, не поруч із мережевими
Високий опір не «лікують» підсиленням чи фільтром — перенакладіть електрод.Не використовувати повторно одноразові електроди, не змішувати нові й старі, не накладати на подразнену чи пошкоджену шкіру.
