КАРДІОСЕНС — холтер ЕКГ і комбінований ЕКГ+АТ
Два варіанти: цифровий 3-канальний холтер ЕКГ і окремо комбінований комплекс ЕКГ+АТ. Є телеметричний варіант з 4G.
Цифровий 3-х канальний холтер ЕКГ
- 24–72 годин ЕКГ
- Мініатюрні габарити та вага 60 г
- Всього 4 дроти для 3-х відведень
- Вбудований акумулятор та вбудована пам’ять 32 ГБ

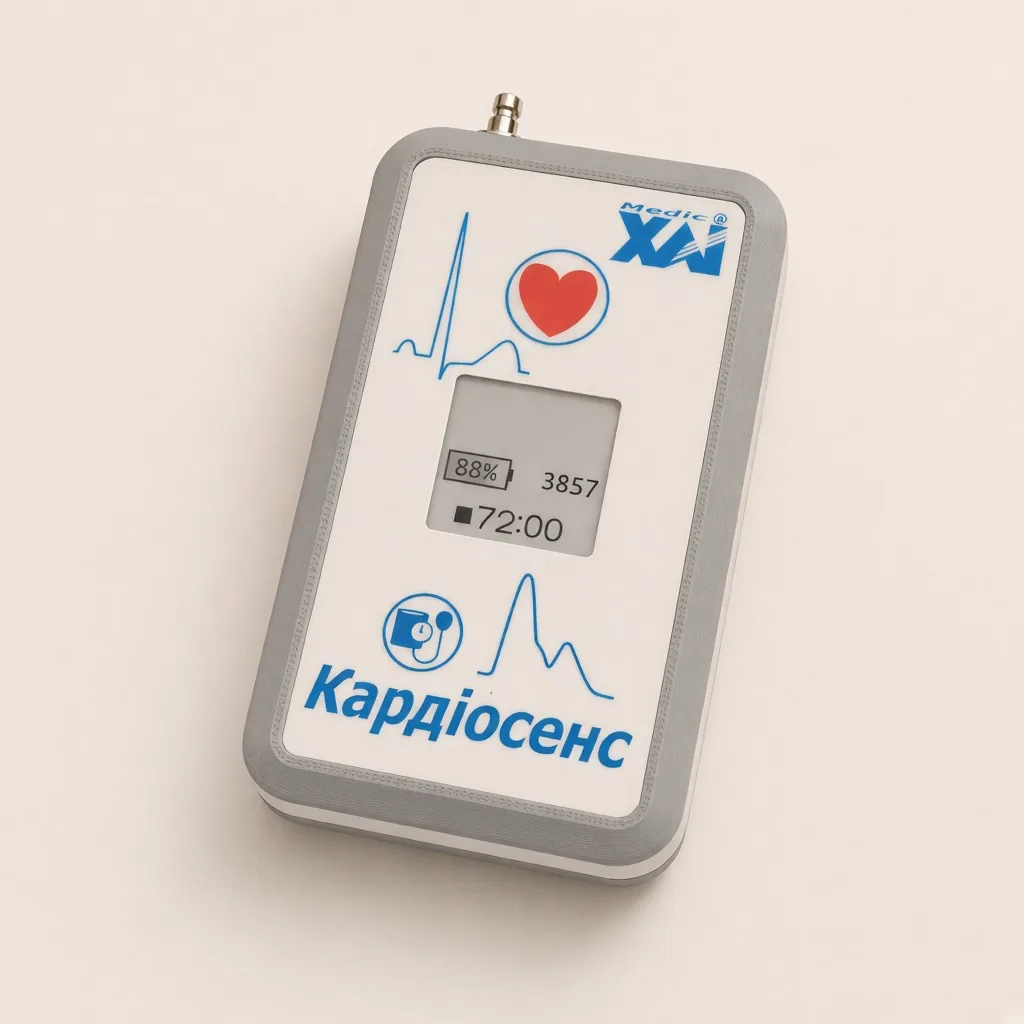

Комбінований комплекс ЕКГ + АТ
- 24–72 годин ЕКГ
- 24 години АТ вимірювань
- Мініатюрні габарити та вага до 200 г
- Всього 4 дроти для 3-х відведень
- Вбудований акумулятор та вбудована пам’ять 32 ГБ
Основні технічні характеристики
- Запис ЕКГ
- 24–72 годин, 3 канали
- Діапазон вхідних сигналів
- ± 8 мВ
- Смуга пропускання
- 0,5–75 Гц
- CMRR
- 110 дБ
- Внутрішній шум
- менш як 5 мкВ
- Вага
- ≈ 60 г (ЕКГ) · ≈ 200 г (ЕКГ+АТ)
- АТ (виконання АД)
- до ~250 вимірювань; дорослий і дитячий режими
- Діапазон АТ
- 10–280 мм рт. ст. (дорослі) · 5–155 мм рт. ст. (діти)
- Пам’ять
- вбудована, 32 ГБ
- Інтерфейси
- USB-C, Bluetooth
Коди для закупівлі (Prozorro)
Готові формулювання для тендерної документації, специфікації та договору. Технічні вимоги під закупівлю надішлемо за запитом.
Комплекс моніторингу електрокардіосигналів (амбулаторний реєстратор за методом Холтера)
- ДК 021:2015
33120000-7Системи реєстрації медичної інформації та дослідне обладнання- НК 024:2023
35162Реєстратор амбулаторний для тривалого електрокардіографічного моніторингу- НК 031:2024
Z12050402Реєстратори ЕКГ за холтером
Комплекс комбінованого амбулаторного моніторингу електрокардіосигналів та артеріального тиску з функцією автоматичного вимірювання артеріального тиску
- ДК 021:2015
33120000-7Системи реєстрації медичної інформації та дослідне обладнання- НК 024:2023
35162Реєстратор амбулаторний для тривалого електрокардіографічного моніторингу- НК 031:2024
Z12050402Реєстратори ЕКГ за холтером
Безпека
Загальні вимоги до заземлення комплексів функціональної діагностики
Заземлення приладів функціональної діагностики
Нормативна база: ДСТУ IEC 60601-1, ДСТУ EN 62353, ПУЕ
≤ 2 Омопір контуру робочого заземлення (FE)
≤ 0,1 Омперехідний опір: затискач приладу — шина
≥ 15 мдо інших заземлювачів (блискавкозахист, ліфт)
TN-S / ITTN-C (PEN) заборонено
1Мережа: тільки TN-S або IT
Захисний провідник — третій провід розетки. Не ставити «перемичку» PE→N у кабінеті. IT — через роздільний медичний трансформатор.
2Схема «зірка», не «гірлянда»
Кожен прилад — окремим провідником до шини. Петлі «збирають» мережеві завади в сигнал (мкВ).
3Вирівнювання потенціалів у кабінеті
4Вимоги до контуру
- Окреме технологічне заземлення (FE), незалежне від загальнолікарняного захисного (норма захисного — до 4 Ом).
- Відстань до інших заземлювальних пристроїв — не менше 15 м.
- Підключення — лише третім проводом розетки.
5Перевірка та експлуатація
- Вимірювати перехідні опори та ізоляцію перед запуском приладу.
- Далі — періодично за регламентом клініки (зазвичай 1 раз на рік).
- Результат фіксувати в журналі.
✔ Чек-лист перед першим запуском
Мережа TN-S або IT, PEN у кабінеті немає
Корпус ПК приладу — на шині
Екран кімнати (за наявності) — на шині
З’єднання «зіркою», без гірлянд
Контур FE ≤ 2 Ом (виміряно)
Перехідні опори затискачів ≤ 0,1 Ом
Не вмикати прилад, якщо заземлення не виміряно або відсутній третій провід розетки.Заборонено: PEN-провідник, перемичка PE→N у розетці, послідовне («гірляндою») з’єднання приладів.

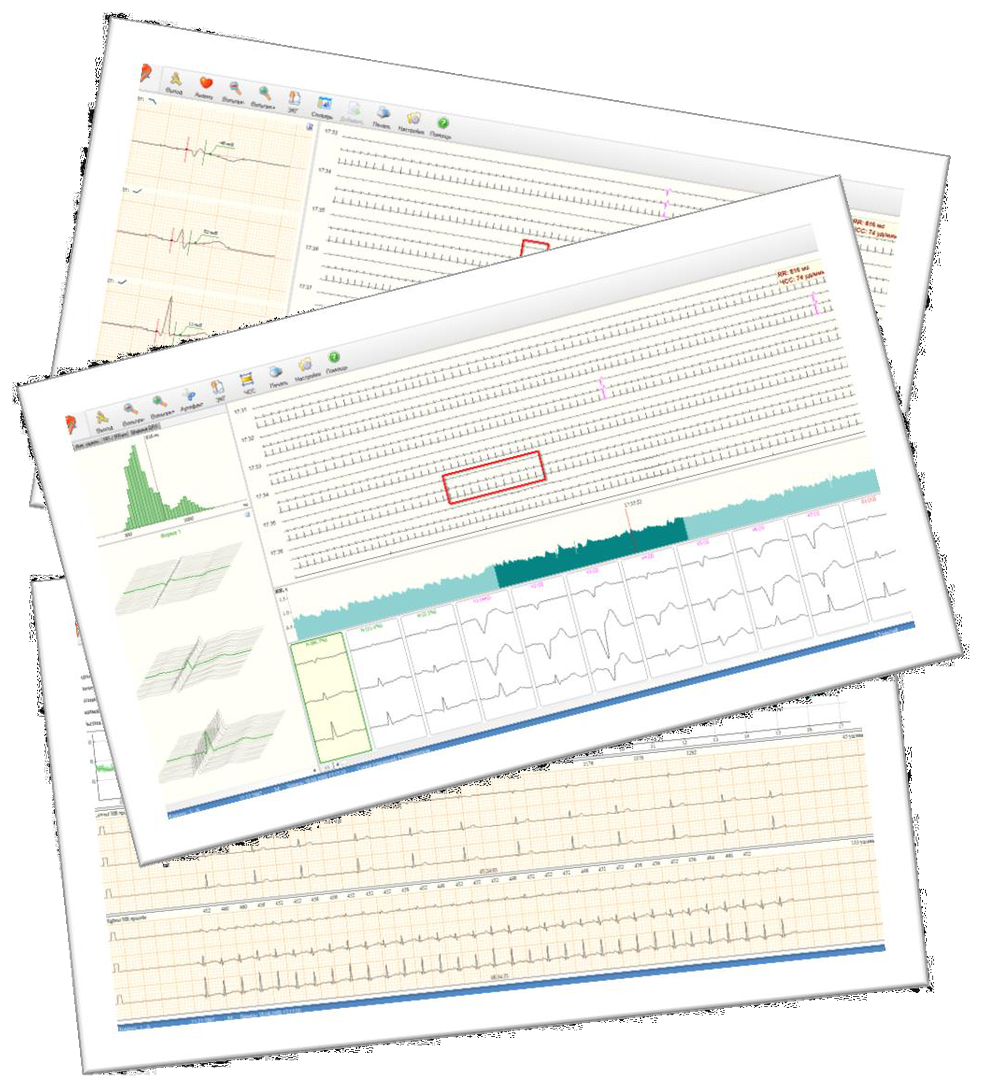

Можливості програмного забезпечення
Програмне забезпечення КАРДІОСЕНС
- Картотека: кілька баз і папок, щоденник пацієнта, мережева робота
- Програмування реєстратора і контрольна ЕКГ (USB-C / Bluetooth), зчитування запису в ПК по USB
- Фільтрація артефактів, детекція і розмітка QRS-комплексів
- Морфологічна класифікація комплексів (нормальні, НЖЕ, ЖЕ, аберантні, невизначені, артефакти; при ІВР — спонтанні / стимульовані / зливні) з навчанням класифікатора і ручним редагуванням кластерів
- P-хвилі, інтервали P–Q, передсердна активність; скатерограма; електронна лупа
- Автоаналіз порушень ритму і провідності: підрахунок за добу, годину, день і ніч; опис епізодів; словник і ручні правки
- Ритм: тахікардії, брадикардії, паузи; фібриляція / тріпотіння передсердь і шлуночків
- НЖЕ та ЖЕ: одиночні, інтерпольовані, парні, поліморфні, бі-/три-/квадригемінії, групові; надшлуночкові й шлуночкові тахікардії; R-на-T
- Порушення провідності та АВ-блокади; ектопія високих градацій ризику (4б, 5); автоматичне виявлення імпульсів ІВР
- ST-T з корекцією правил і меж епізодів; морфологія QRS; інтервали Q–T
- ВСР у часовій і частотній області (норми Європейської робочої групи, ПАРС); AC/DC на базі PRSA; турбулентність ритму (ТСР / HRT)
- Реконструкція 12 відведень EASI-12 з триканального запису
- Автозвіт із фрагментами ЕКГ, редактор форм висновку, друк
- Експорт записів і таблиць (мережа, e-mail, Excel, MATLAB)
- Інтеграція з МІС
- Інтеграція з власною системою спільного доступу та зберігання даних CLORM
- Інтерфейс програми, звіти і друк — українською, англійською, російською
Версія ЕКГ+АД
- АТ за NBREP: тренди САТ / ДАТ / СрАТ / пульсовий АТ і ЧСС; огляд осциляцій манжети і пульсових хвиль
- Гістограми розподілу, діаграми, кореляція, косінорний аналіз
- Навантаження тиском (індекси вимірів, часу, площі); варіабельність АТ (ВАР1–3)
- Ступінь нічного зниження (СНС), денні / нічні / довільні інтервали; величина і швидкість уранішнього підйому АТ
- Контрольні виміри АТ і поправки; дорослий і дитячий протоколи
- Звідні таблиці та окремий звіт по АТ (редактор форм, друк фрагментів і повного звіту)
